114年 - 04000 配電線路裝修 甲級 工作項目 03：地下配電施工與運轉維護 51-100（2025/10/23 更新）#132569

科目：技檢◆配電線路裝修-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (50)

51. 人孔內之高壓電纜直線接頭應放在 (A)孔底上 (B)固定架上 (C)懸空處 (D)低壓電纜上 。
52. 於配電室敷設高壓電纜，其垂直者部分應以固定帶固定，兩固定帶之間隔應在________公尺以下。 (A)0.9 (B)1.2 (C)1.5 (D)1.8
53. 電纜引出管路部分須鬆緊適度，垂直部分以固定帶固定，其間隔應在_______ 公尺以下。(A)0.9 (B)1.2 (C)1.5 (D)1.8
54. 地下管路工程挖土深度在_______ 公尺以上，且有崩塌之虞者，應設擋土設施。(A)3 (B)2.5 (C)2 (D)1.5
55. 在管路中敷設電纜時，其拖拉速度宜為每分鐘約 (A)15 公尺 (B)20 公尺 (C)25 公尺 (D)30 公尺 。
56. 三條電纜穿入同一地下管路中，該管路之內徑至少應比電纜幾何外徑大(A)0.4 吋 (B)0.5 吋 (C)0.6 吋 (D)0.7 吋 。
57. 電纜於彎曲管路中拖拉，在轉彎處因管壁壓力產生阻力，該阻力之大小決定於彎曲弧度及摩擦係數之大小，依據台灣電力公司「地下配電線路設計」，同時敷設 3 條高壓電纜時，管壁壓力之校正常數為 (A)0.5 (B)0.6(C)0.7 (D)0.8 。
58. 直線 PVC 管路拖拉電纜，計算其磨擦力時，電纜與管壁之摩擦係數一般採用 (A)0.3 (B)0.5 (C)0.7 (D)0.8 。
59. 拖拉 3 條 1/C 25kV 500MCM 交連 PE 電纜，計算其磨擦力時，校正常數K 為 (A)1.0 (B)1.2 (C)1.3 (D)1.5 。
60. 拖拉 2 條 1/C 25kV 500MCM 交連 PE 電纜，計算其磨擦力時，校正常數K 為 (A)1.0 (B)1.2 (C)1.3 (D)1.5 。
61. 拖拉 1 條 1/C 25kV 500MCM 交連 PE 電纜，計算其磨擦力時，校正常數K 為 (A)1.0 (B)1.2 (C)1.3 (D)1.5 。
62. 電纜接頭施工時，如接頭外層以自融性防水膠帶(三合一膠帶)綁紮，其後應再綁紮一層 (A)電纜用塑膠帶 (B)PVC 膠帶 (C)電纜用絕緣膠膏帶 (D)一般絕緣膠帶 。
63. 電纜接頭施工時，「電纜用塑膠帶」之功能係使用於高、低壓電纜接頭之 (A)防水及保護處理 (B)填充及絕緣補強 (C)防水及絕緣處理 (D)填補、絕緣補強及防水保護處理 。
64. 電纜接頭施工時，「電纜用絕緣膠膏帶」之功能係使用於高、低壓電纜接頭之 (A)防水及保護處理 (B)絕緣補強及防水保護處理 (C)防水及填充處理 (D)填充及防蝕保護 。
65. 電纜接頭施工時，「自融性防水膠帶(三合一膠帶)」之功能係使用於高、低壓電纜接頭之 (A)防水及保護處理 (B)防水及絕緣處理 (C)填補、絕緣補強及防水保護處理 (D)填充及絕緣補強 。
66. #1 電纜高壓直線接頭施作，壓接「壓接套管」時，應選擇之壓縮鍵為 (A)U25RT (B)U27RT (C)U29RT (D)U34RT 。
67. #1 電纜屋外終端接頭施作，壓接「壓接端子」時，應選擇之壓縮鍵為 (A)U25RT (B)U27RT (C)U29RT (D)U34RT 。
68. #1 肘型端頭施作，壓接「壓接端子」時，應選擇之壓縮鍵為 (A)U25RT(B)U27RT (C)U29RT (D)U34RT 。
69. 500MCM 電纜屋外終端接頭施作，壓接「壓接端子」時，應選擇之壓縮鍵為 (A)U36RT (B)U34RT (C)U29RT (D)U27RT 。
70. 台電公司地下配電系統之高壓用戶責任分界點過電流保護設備，如負載電流 30A 以下時，以 (A)NX 限流熔絲 40A (B)電力保險絲 65E (C)電力保險絲 125E (D)自動線路開關之 200A 回路 CB 保護之。
71. 台灣電力公司高壓用戶負載電流在 31～49A 者，其責任分界點之過電流保護設備，以 (A)NX 限流熔絲 40A (B)電力保險絲 65E (C)電力保險絲125E (D)自動線路開關之 200A 回路 CB 保護之。
72. 台電公司高壓用戶責任分界點之過電流保護設備，如負載電流 50～100A時，以 (A)NX 限流熔絲 40A (B)電力保險絲 65E (C)電力保險絲 125E (D)自動線路開關之 200A 回路 CB 保護之。
73. 台灣電力公司有關人（手）孔設置原則，下列敘述何者錯誤？ (A)新設配電人(手)孔蓋時應採用 150mm 蓋座 (B)高壓線路不得使用手孔 (C)如施工佈纜及維護無困難且低壓纜線無直線接頭或分岐接頭時，得由變壓器基礎台經接戶管饋供接戶點，中間免再設低壓手孔 (D)新設手孔蓋座時無須接地 。
74. 台灣電力公司配電系統之可分離型接頭，下列敘述何者錯誤？ (A)高壓電纜終端接頭，可適用於電桿引上、下之電纜與開關引接用 (B)亭置式變壓器以環路供電時，必要時可將電纜兩側之肘型端頭拔出予以隔離 (C)高壓分歧插頭不可作為分歧線路負載引接用 (D)配合使用雙通套管插頭，可以將單放射供電之變壓器改變為環路供電 。
75. 施作電纜接頭，絕緣體表面附著不潔物時，須以粒度________以上之細砂布磨粗後，再用石油精擦拭乾淨。 (A)180 (B)200 (C)250(D)500
76. 施作各種電纜接頭時，須使用砂布在電纜外皮磨粗做防水處理，該砂布之磨粗方向應與電纜成 (A)平行 (B)30° (C)45° (D)90° 。
77. 敷設地下電纜時，中間人孔內將電纜放置於固定架上所需彎曲補償長度，應使用________以鬆弛拖拉方式追拉所需長度。 (A)單口式拉線夾 (B)雙口式拉線夾 (C)開放式拉線夾 (D)閉鎖式拉線夾
78. 預鑄式電纜肘型端頭施工時，當消弧棒旋入至定位後，再以 L 型扳手插入消弧棒中段之小孔 (A)確實旋緊 (B)旋緊至 L 型扳手彎曲為止 (C)旋緊至L 型扳手彎曲 90°為止 (D)旋緊至 L 型扳手彎曲 180°為止 。
79. 台灣電力公司地下配電管路彎曲時應使用肘管，不得將塑膠管加熱彎曲，如現場施工確須採用直管做小角度轉彎時，其每一接點之最大彎度不得超過______ ，且每節之長度愈短愈好。(A)5 (B)6 (C)7 (D)8 度
80. 台灣電力公司地下配電管路為避免長期積水或泥沙沈澱而損及設備，在正常情況下其管路採保持______之坡度，以利排水。 (A)2.5/1000 (B)3.0/1000 (C)3.5/1000 (D)4.0/1000
81. 台灣電力公司地下配電管路系統，若因地形特殊，相鄰二人手孔之坡度超出_______％時，為防止電纜潛動，必須採適當方法固定之。 (A)7 (B)8 (C)9 (D)10
82. 台灣電力公司地下配電管路系統，基礎台大小之設計係按裝置物之尺寸各加_______公分為原則。 (A)5～10 (B)10～15 (C)15～20 (D)20～25
83. 台灣電力公司地下配電管路系統人（手）孔之設置，應考慮環境地形、負載及街道、路口等分布情形，市區內人孔之間距以______公尺為原則。 (A)50~100 (B)50~150 (C)50~200 (D)50~250
84. 台灣電力公司地下配電系統對於電纜絕緣階級之規範，下列敘述何者正確? (A)100%絕緣階級：適用於中性線接地系統，此系統須附裝有電驛保護設備能在故障後 1 分鐘內跳脫者 (B)125%絕緣階級：適用於中性線接地系統，此系統必須附裝有電驛保護設備能在故障後 2 分鐘內跳脫者 (C)150%絕緣階級：適用於非接地系統或 100%絕緣階級不能依所需時間跳脫者 (D)175%絕緣階級：適用於故障後跳脫時間無法確定者 。

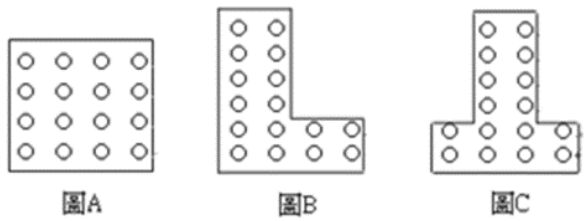

85. 下列地下配電管路配置圖中，其散熱情形之優劣依序為
(A)圖 A＞圖 B＞圖 C (B)圖B＞圖 C＞圖 A (C)圖 C＞圖 B＞圖 A (D)圖 C＞圖 A＞圖 B 。

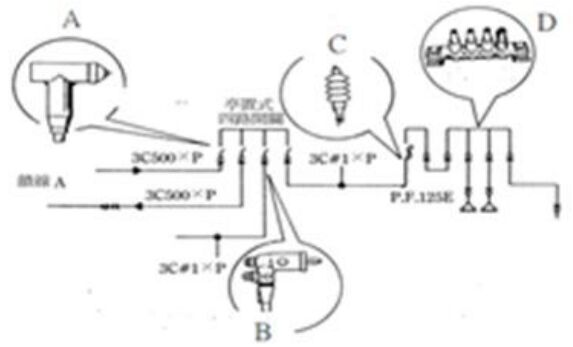

86. 台灣電力公司地下配電系統部分單線圖如下，其電纜接頭或設備之配置何者正確?
(A)A：600A 軸型端頭；B：200A 負載可切型肘型端頭；C：200A 屋外終端接頭；D：高壓分歧接頭 (B)A：600A 軸型端頭；B：200A負載可切型肘型端頭；C：600A 屋外終端接頭；D：高壓分歧接頭 (C)A：負載可切型 600A 軸型端頭；B：200A 肘型端頭；C：200A 屋外終端接頭；D：高壓分歧接頭 (D)A：600A 軸型端頭；B：600A 負載可切型肘型端頭；C：600A 屋外終端接頭；D：高壓分歧接頭 。
87. 配電線路上變壓器於短暫停電再復電後，變壓器之激磁電流及負載之起動電流會在變壓器一次側產生極大之暫態電流，該電流稱之為 (A)衝擊電流 (B)突波電流 (C)冷載突升電流 (D)熱載突升電流 。
88. 地下配電管路系統電纜敷設工具之配置，自捲筒電纜至電纜絞盤車間依序為 (A)電纜引入套管→電纜引導滑車架→人孔導入滑車組→人孔引出滑車組 (B)電纜引導滑車架→電纜引入套管→人孔導入滑車組→人孔引出滑車組 (C)人孔導入滑車組→電纜引導滑車架→電纜引入套管→人孔引出滑車組 (D)電纜引導滑車架→人孔導入滑車組→電纜引入套管→人孔引出滑車組 。
89. 施作電纜接頭，絕緣體表面附著不潔物時，須以粒度 ________以上之細砂布磨粗後，再以石油精擦拭乾淨。(A)180 (B)200 (C)250(D)500
90. 施作各種電纜接頭時，需使用砂布在電纜外皮磨粗，該砂布之磨粗方向應與電纜成_____。 (A)平行 (B)30° (C)45° (D)90°
91. 施作各種電纜接頭剝除外皮時，刀深以該電纜外皮厚度之______為宜。 (A)4/5 (B)3/4(C)2/3 (D)1/2
92. 中間人孔之電纜放置於固定架上所需彎曲補償長度，應以鬆弛拖拉方式使用_______ 追拉所需長度 。(A)單口式拉線夾 (B)雙口式拉線夾 (C)開放式拉線夾 (D)閉鎖式拉線夾
93. 供電中之地下配電線路，未被引接之套管插頭應以 (A)插頭封套 (B)雙封插頭 (C)雙封套管插頭 (D)隔離插頭隔離 。
94. 在預鑄式電纜肘型端頭施工中，當消弧棒鎖入至定位時，再以 L 型扳手插入消弧棒中段之小孔 (A)確實旋緊 (B)旋緊至 L 型扳手彎曲為止 (C)旋緊至 L 型扳手彎曲 90°為止 (D)旋緊至 L 型扳手彎曲 180°為止 。
95. 依據台灣電力公司「地下配電線路器材」，亭置式變壓器之磁動式油面計運轉時指針需高於________℃油面線以上。 (A)20 (B)25 (C)30 (D)35
96. 依據台灣電力公司「饋線自動化器材設備」，A 型地下四路自動線路開關分歧兩回路為 CB(斷路器)型式，額定電壓為 24kV、電流皆為 200A，當保護協調設定得宜，分歧回路故障時，開關 CB 將動作跳脫，不會導致饋線 CB 動作，可取代 ________之故障保護。(A)PF65E (B)PF125E (C)NX200 (D)NX40
97. 亭置式四路氣封開關，開關功能切換指示位置有｢投入｣、｢切開｣及｢接地｣3 處，在切換至｢接地｣位置前，下列動作何者錯誤? (A)確認該迴路開關已切開 (B)確認引接該迴路電纜之電源已切開 (C)確認電纜肘型端頭已從開關取下 (D)檢電確認該迴路電纜不帶電 。
98. 亭置式四路氣封開關之功能切換指示位置有｢投入｣、｢切開｣及｢接地｣3處，當某一迴路接地開關投入後，何者被接地？ (A)該迴路開關 (B)該組開關各迴路 (C)該迴路電纜 (D)接地銅排 。
99. 裝設亭置式變壓器之熔絲元件（Bay-O-Net Oil Fuse）時， (A)錐狀部分應置於熔絲筒連接螺栓側 (B)錐狀部分應置於熔絲筒制止螺栓側 (C)扇狀(鋸齒形)部分應置於熔絲筒連接螺栓側 (D)扇狀(鋸齒形)部分置於熔絲筒連接螺栓側或制止螺栓側均可 。
複選題
100. 依據「輸配電設備裝置規則」，標稱電壓 22.8kV 系統高壓電纜終端裝置之暴露帶電體間之間隔，下列何者符合規定？ (A)設置於屋外時，每相導體相互間最小間隔應維持 400mm 以上 (B)設置於屋內時，每相導體相互間最小間隔應維持 270mm 以上 (C)設置於屋外時，每相導體與大地間最小間隔應維持 255mm 以上 (D)設置於屋內時，每相導體與大地間最小間隔應維持 190mm 以上 。
