114年 - 11700 數位電子 乙級 工作項目 03：儀表與檢修測試 1-70（2025/12/12 更新）#134871

科目：技檢◆數位電子-乙級 | 年份：114年 | 選擇題數：70 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-乙級

選擇題 (70)

1. 十二位元之二進制輸入，若滿額輸出電壓為 10V，那麼最小轉換值約為(A)2.5mV (B)4.8mV (C)10mV (D)12mV 。
2. 四位半之 DMM，至少需使用多少位元之 A/D 轉換器？ (A)10 位元 (B)12 位元 (C)14 位元 (D)15 位元 。
3. 三用電表內部使用 1mA，5Ω之永磁動圈式（PMMC）表頭，在使用 50V電壓檔時，其輸入阻抗為 (A)50KΩ (B)100KΩ (C)500KΩ (D)1MΩ 。
4. 下列哪一種振盪器的穩定度（Stability）最高？ (A)一般石英晶體 (B)韋恩電橋式 (C)LC 諧振電路 (D)溫度補償石英晶體 。
5. 數位儲存示波器不需使用下列哪種元件？ (A)A/D (B)D/A (C)記憶體 (D)鋸齒波產生器 。
6. 示波器上之正弦波之峰對峰值為 6.4 ㎝，若此時之垂直靈敏度選擇在 2V/㎝，則待測波形之電壓 Vrms 等於 (A)3V (B)4.5V (C)6.4V (D)7.5V 。
7. 示波器的螢幕顯示：方波之週期為 6 ㎝，若示波器水平時基旋鈕選擇為30μs/㎝，則此一方波之頻率為 (A)556Hz (B)5.56KHz (C)55.6KHz (D)556KHz 。
8. 量測 1GHz 之信號波形時，使用哪種儀器較適宜？ (A)記錄器 (B)計頻器 (C)取樣示波器 (D)XY 示波器 。
9. 平均值式（Average-type）之 DMM，可以量取下列哪一種 AC 波形之電壓？ (A)正弦波 (B)三角波 (C)方波 (D)失真之正弦波 。
10. 以數位 LCR 表測量 Z=R+jX 之阻抗時，其 Q 值為 (A)X/R (B)R/X (C)X/Z (D)R/Z 。
11. GPIB 界面之函數波產生器至少需具備下列哪一種功能？ (A)收聽者（Listener） (B)發言者（Talker） (C)控制者（Controller） (D)傳送者（Source） 。
12. 測量 600Ω負載之兩端為 0dbm 時，其端電壓為 (A)0.636V (B)0.707V (C)0.775V (D)1.414V 。
13. 邏輯分析儀之同步模式通常使用在 (A)狀態分析 (B)時序分析 (C)暫態信號分析 (D)頻率計數 。
14. 一般數位電表（DMM）在量測下列哪種參數時最為準確？ (A)R (B)ACV (C)DCA (D)DCV 。
15. 八位數計頻器之解析度為 (A)0.001ppm (B)0.01ppm (C)1ppm (D)10ppm 。
16. 三位半電表之解析度為 (A)0.1％ (B)0.05％ (C)0.01％ (D)0.005％ 。
17. IEEE-488 標準界面規定之匯流排總長度限制最多為多少公尺？ (A)10 (B)20(C)30 (D)40 。
18. 三用表之誤差若為±2％FS（Full Scale），若使用 50V 電壓檔所量測之讀數為 20V 時，其實際誤差為 (A)±1％ (B)±2％ (C)±3％ (D)±5％ 。
19. 數位儲存示波器內部一定需要使用下列哪種電路？ (A)RC 振盪電路 (B)A/D轉換電路 (C)觸發掃描電路 (D)Z 軸調變電路 。
20. 以數位 LCR 表量測電感時，其顯示之電感值 (A)與量測頻率無關 (B)與電壓偏壓成正比 (C)與通過之電流成反比 (D)隨量測頻率不同而有差異 。
21. 計頻器之時基為 10ms，而量測之總計數為 1500count 時，表示外加信號之頻率為 (A)150MHz (B)15MHz (C)150KHz (D)15KHz 。
22. RS-232 之資料接收線有幾條？ (A)1 (B)4 (C)8 (D)16 。
23. 負載阻抗為 50Ω之函數波信號產生器之輸出準位為 10dbm 時，其電壓為(A)7.07V (B)1V (C)0.707V (D)70.7mV 。
24. 邏輯分析儀同步模式（Sync mode）之資料取樣係使用 (A)內部時脈 (B)外加時脈 (C)觸發信號 (D)時脈限定子（clock qualifier） 。
25. 一般數位電壓表之輸入阻抗為 (A)600Ω (B)1MΩ (C)10MΩ (D)100MΩ 。
26. 射極隨耦電路在電子儀表中，主要是擔任下列何種作用？ (A)電壓放大 (B)振盪 (C)整流 (D)阻抗匹配 。
27. 下列何者為測試系統中之轉換器（transducer）的用途？ (A)將數位信號轉換為類比信號 (B)將類比信號轉換為數位信號 (C)將電氣的信號轉換為非電氣的信號 (D)將非電氣的信號轉換為電氣的信號 。
28. 下列何者為照度計之單位？ (A)勒克斯（lux） (B)安培（A） (C)流明（lm）(D)燭光/平方公尺（cd/m2） 。
29. 下列何者不是數位電表（DMM）的優點？ (A)消除讀取誤差 (B)易於讀取測量值 (C)高精確度 (D)可判別各種閘流體 。

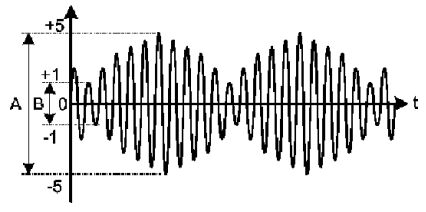

30. 下圖之調幅波，若 A=10Vp-pB=2Vp-p 時，其調變百分比為何？
(A)2％ (B)10％ (C)50％ (D)67％ 。
31. 電晶體基極輸入下列何種波形時，可在示波器上顯示多條電晶體共射極輸出曲線？ (A)階梯波 (B)三角波 (C)正弦波 (D)方波 。
32. 線性 IC 測試器最常用來測量下列何種 IC？ (A)A/D 轉換 IC (B)D/A 轉換 IC(C)運算放大器 (D)穩壓 IC 。
33. 一般函數波信號產生器，採用下列何者作為基本的振盪電路？ (A)相移振盪器 (B)三角波振盪器 (C)考畢子振盪器 (D)韋恩振盪器 。
34. 有一正弦波信號 v(t)=2sin628t，不經衰減直接加到示波器垂直輸入端，在不使用水平放大增益，且微調旋鈕也置於校正位置時，若示波器所顯示的波形如下圖，則示波器水平與垂直旋鈕應分別是撥在下列何種位置？
(A)2.5ms/DIV、1V/DIV (B)2.5ms/DIV、2V/DIV (C)5ms/DIV、2V/DIV (D)2ms/DIV、1V/DIV 。
35. 若以單一頻率信號輸入到放大器中，以測其大致的頻率響應情形時，宜用下列何種波形測量？ (A)正弦波 (B)三角波 (C)鋸齒波 (D)方波 。
36. 電容器是否漏電，可用三用電表的何檔測試較為簡便？ (A)Ω檔 (B)DCV 檔(C)ACV 檔 (D)DCA 檔 。
37. 高阻計（Megger Meter）是用來量測 (A)接地電阻 (B)絕緣電阻 (C)電解液電阻 (D)導線電阻 。
38. 2.5 級的指針式電表，表示該儀器的精確度為 (A)滿刻度的±2.5 個單位 (B)滿刻度的±2.5％單位 (C)任一點的±2.5 個單位 (D)任一點的±2.5％單位 。
39. 二線式（A'，B'）測溫感知器若使用在三線式（A-B-b）儀器時，應該 (A)A'接 A，B'接 B 與 b (B)B 與 b 短路 (C)B 端不接 (D)A'接 A 與 b，B'接 B 。
40. 波形分析儀（Wave Analyzer）的濾波器為 (A)低通濾波器（Low PassFilter） (B)高通濾波器（High Pass Filter） (C)帶阻濾波器（Band StopFilter） (D)帶通濾波器（Band Pass Filter） 。

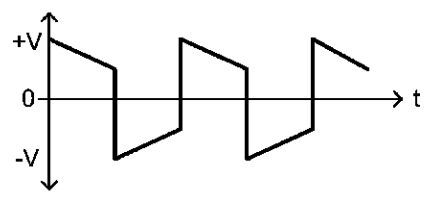

41. 以標準方波信號輸入放大器的輸入端，由示波器觀測放大器輸出端的信號如下圖時，顯示放大器的特性為
(A)低頻響應不足 (B)低頻響應過大 (C)高頻響應不足 (D)高頻響應過大 。
42. 以三用電表的直流電壓檔（DCV）測量 1KHz，6 伏特交流電壓時，指針指示在幾伏特位置？ (A)0 (B)6 (C)8.5 (D)10 。
43. 測量某小段銅線的電阻值時，應使用何種儀表最為適宜？ (A)惠斯登電橋(B)愷爾文電橋 (C)RLC 電表 (D)數位式三用電表 。
44. 若示波器的時基（Time Base）設定在 1μS/㎝時，現觀測某波形水平每週期為 4 ㎝，垂直峰到峰值振幅佔 2 ㎝時，則此觀測波形的頻率為多少KHz？ (A)25 (B)100 (C)250 (D)500 。
45. 示波器顯示方波的上升時間（rise time）是 0.5μs，若示波器本身的上升時間是 0.3μs，則該方波實際的上升時間為 (A)0.2μs (B)0.3μs (C)0.4μs(D)0.5μs 。
46. 邏輯分析儀的顯示方式有狀態顯示，下列顯示待測信號方式何者錯誤？(A)以二進位表示 (B)以十六進位表示 (C)以 ASCII 表示 (D)以 BIG-5 表示 。
47. 放大器的測量結果常以分貝（dB）來表示，下列何者錯誤？ (A)PdB=20log(Po/Pi) (B)VdB=20log(Vo/Vi) (C)PdB=10log(Po/Pi) (D)IdB=20log(Io/Ii) 。
48. 下列何者不是數位式電表應具備的特性？ (A)輸入阻抗高 (B)輸入雜散電容小 (C)需要有高靈敏度的表頭 (D)可測量任意的波形的峰對峰值 。
49. 頻率計數器的閘控時間（gate time）愈長，下列何者錯誤？ (A)會得到愈準確的頻率計數值 (B)需要較多的計數位數 (C)需要較長的測量時間 (D)較易閱讀 。
50. 數位式計數器，其儀器本身所產生的誤差，下列何者錯誤？ (A)計數誤差(B)人為誤差 (C)時基誤差 (D)觸發誤差 。
51. 下列何者不是 IEEE-488 的介面電路架構？ (A)資料匯流排（data lines）(B)交握式控制線（handshake lines） (C)通用介面管理線（interfacemanagement lines） (D)位址匯流排（address lines） 。
52. 電子裝置均為雜訊電波的主要來源，下列改善雜訊的方法何者錯誤？ (A)雜訊存在但功能正常則不予理會 (B)修改電路 (C)電路加上屏障 (D)改善電路配置 。
53. 下列何者不是 SMT 常見之檢驗方法？ (A)目視檢驗 (B)X 光檢驗 (C)機器視覺檢驗 (D)磁力或超音波檢驗 。
54. 電路板主要功能在於承載元件與各主動被動元件間之電氣連接，隨印刷電路板的材料不斷演進，目前一般消費性電子產品的印刷電路板材料大都使用下列何種材料？ (A)陶瓷材料 (B)鋁導線架 (C)石蠟紙 (D)樹脂材料 。
複選題
55. IEEE-488 標準介面的相關規定中，下列敘述何者正確？ (A)屬於儀器中的串列通信介面 (B)可連接的儀器裝置最多不能超過 15 台 (C)各裝置間的通信距離不能超過 20 公尺 (D)傳輸的信號為標準 TTL 位準，且採用負邏輯方式 。
複選題
56. 一般電路模擬軟體工具為避免量測電壓時而產生負載效應，其電壓表的內阻合理設定值可為 (A)10G (B)1M (C)1G (D)100K 。
複選題
57. 一般指針式電表內部不裝電池時，可用來量測 (A)電壓值 (B)電阻值 (C)電流值 (D)電感值 。
複選題
58. 三用電表主要功能是用來量測下列哪幾種物理量？ (A)電壓（Volt） (B)電阻（Ohm） (C)電流（Ampere） (D)電容（Farad） 。
複選題
59. 下列敘述何者正確？ (A)電壓表之靈敏度通常以歐姆伏特比（Ω/V）表示(B)電壓表之內阻值愈大，則靈敏度愈佳 (C)電流表內阻值愈大，則負載效應愈小 (D)瓦特表係同時測量待測物的電壓與電流值而獲得待測物之消耗功率 。
複選題
60. 使用日系指針式三用電表時，下列敘述何者正確？ (A)量測電壓時，電表與待測者並聯 (B)量測電流時，電表與待測者並聯 (C)量測電阻時，電表需先作歸零 (D)設定於歐姆檔時，紅、黑色測試棒分別代表內部電池的正端與負端 。
複選題
61. 下圖之直流電源供應器使用，下列敘述何者正確？
(A)獨立模式：可分別調整輸出電壓及限定電流的大小 (B)串聯追蹤模式：兩組電源的輸出電壓值相同，並由 CH1 主電源輸出調整鈕控制電壓大小 (C)並聯追蹤模式：輸出電壓與最大電流完全由 CH1 控制，可提供最多一倍的電流輸出 (D)輸出控制開關 OFF 時輸出端隔離，無電壓輸出也無法顯示設定的最大電流 。
複選題

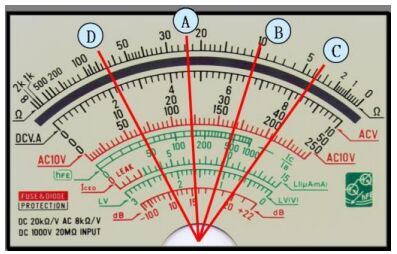

62. 使用三用電表量測某電路各點結果分別如下圖 A、B、C、D，下列之判讀何者正確？
(A)當指針偏轉於圖中 A 所示位置且檔數置於 ACV 1000V時，量測之交流電壓值約為 460V (B)當指針偏轉於圖中 B 所示位置且檔數置於 ACV 250V 時，量測之交流電壓值約為 165V (C)當指針偏轉於圖中 C所示位置且檔數置於 ACV 50V 時，量測之交流電壓值約為 42V (D)當指針偏轉於圖中 D 所示位置且檔數置於 ACV 10V 時，量測之交流電壓值約為3.3V 。
複選題
63. 若將一大小為 60 伏特之直流電壓源加至兩個電阻大小，分別為 5 歐姆與10 歐姆，且串聯之電阻電路，下列敘述何者正確？ (A)總電阻等於 15 歐姆(B)總電流等於 4 安培 (C)5 歐姆上的壓降為 40 伏特 (D)10 歐姆上的壓降為20 伏特 。
複選題
64. 有關示波器被動式探棒及主動式探棒的比較，下列敘述何者正確？ (A)主動式探棒適合高速訊號 (B)被動式探棒適合高速訊號 (C)主動式探棒適合低電壓邏輯訊號 (D)被動式探棒負載效應較小 。
複選題
65. 有三個都是 6 歐姆的電阻，下列敘述何者正確？ (A)兩個串聯後再與第三個並聯時電阻為 6 歐姆 (B)兩個串聯後再與第三個並聯時電阻為 4 歐姆 (C)兩個並聯後再與第三個串聯時電阻為 9 歐姆 (D)全部電阻並聯時電阻為 2歐姆 。
複選題
66. ICT（In Circuit Test）基本上可以執行檢測出下列哪些功能或零件缺陷？(A)開路 (B)冷/假焊 (C)零件「偏移」 (D)短路 。
複選題
67. 使用 ICT（In Circuit Test）測試電路板的優點為 (A)測試速度快、時間短(B)產品修理成本大幅降低 (C)提高電路板佈線的使用率 (D)提高產品品質 。
複選題
68. 數位儲存示波器功能，下列何者正確？ (A)系統架構中，不須衰減器 (B)觸發控制可以選擇水平觸發位準 (C)垂直解析度是指將輸入電壓轉換成數位值的精準度 (D)將訊號數位化後重建波形，具有記憶與儲存功能 。
複選題
69. 數位儲存示波器中，下列對於觸發的敘述何者正確？ (A)邊緣觸發是一種以時間點做為條件的觸發，只要訊號跨過某時間點就觸發 (B)脈波寬度是一種以頻率區間來當作條件的觸發模式，只要波寬大於頻率區間就觸發(C)低準位觸發允許擷取和檢視越過一個邏輯臨界值、但沒有同時越過兩個邏輯臨界值的脈衝 (D)觸發設定可針對輸入訊號的特定條件作出回應 。
複選題

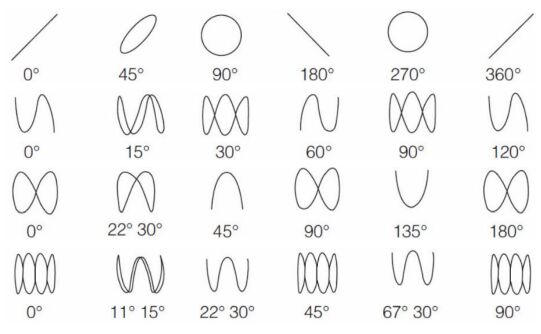

70. 數位儲存示波器中，在不同的 X：Y 比率頻率下，相位偏移量測結果，下列敘述何者正確？
(A)X：Y=1：1(B)X：Y=1：2(C)X：Y=1：3(D)X：Y=1：4。
