114年 - 11700 數位電子 乙級 工作項目 05：電子學與電子電路 101-122（2025/12/12 更新）#134875

科目：技檢◆數位電子-乙級 | 年份：114年 | 選擇題數：22 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-乙級

選擇題 (22)

複選題
101. 下圖所示，若 Vcc=5V，LED 順向電壓為 1.7V，順向電流界定在 10mA～20mA 之間，則 Rx應可選用下列哪些電阻較合適？
(A)150Ω (B)220Ω(C)270Ω (D)300Ω 。
複選題

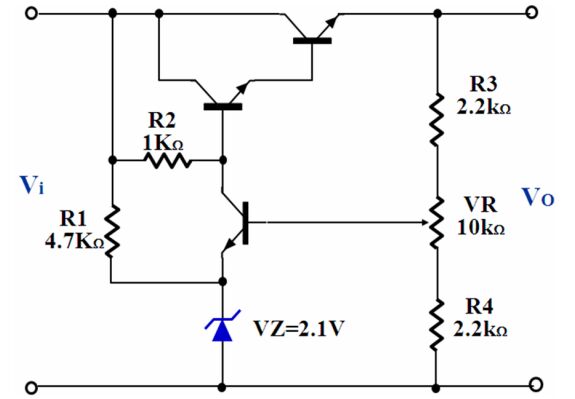

102. 下圖為一典型直流穩壓電源調整電路，Vbe=0.7V，其輸出電壓可調整之範圍，下列敘述何者正確？
(A)最小 2.7V (B)最小 3.3.V (C)最大 18.3V (D)最大 21V 。
複選題
103. BJT 電晶體各種組態中，下列哪幾項屬於 CC 組態的特徵？ (A)電流增益最高 (B)輸入阻抗最高 (C)電壓增益最高 (D)輸出阻抗最高 。
複選題
104. 橋式全波整流電路圖如下，下列敘述何者正確？
(A)D1、D4 順向偏壓時，D2、D3 逆向偏壓 (B)D2、D3 順向偏壓時，D1、D4 逆向偏壓 (C)D1、D2 順向偏壓時，D3、D4 逆向偏壓 (D)D3、D4 順向偏壓時，D1、D2 逆向偏壓 。
複選題
105. 場效電晶體（FET）包含哪些應用？ (A)壓變電阻 (B)電阻負載 (C)負電阻(D)記憶裝置 。
複選題
106. 下圖之半波整流電路中，輸入電壓 Vi(t)=200sin(377t)V，下列敘述何者正確？
(A)Vo(t)的頻率為 60Hz (B)Vo(t)的有效值為 63.6V (C)Vo(t)的平均值為 100V (D)二極體的 PIV 值為 200V 。
複選題
107. 理想運算放大器的特性，下列敘述何者正確？ (A)輸出阻抗為無限大 (B)差動輸入時，共模拒斥比（CMRR）無限大 (C)輸入阻抗為零，即輸入電流 Ii=0 (D)頻帶寬度無限大 。
複選題
108. 下圖之 CE 放大器中，VCC=20V，β=120，VBE=0.7V，下列何者正確？
(A)IB=28.38μA (B)IC=1.86mA (C)VC E=11.26V (D)VBC=10.56 。
複選題
109. 有關電晶體直流組態中，下列敘述何者正確？ (A)就輸入阻抗而言 CB＜CE＜CC (B)功率增益以 CE 組態最大 (C)放大器的後級使用 CC 組態是為了作阻抗匹配和放大電流用 (D)就電壓放大倍數比較，50 比-50 來得大 。
複選題
110. 有關二極體的使用，下列敘述何者正確？ (A)1N4001 為 PN 二極體編號(B)一般有白色環狀帶或有標記的一端為 P (C)可使用三用電表歐姆檔測試二極體好壞 (D)所有二極體若要正常工作，皆需要加順向偏壓 。
複選題
111. 下列敘述何者正確？ (A)低雜質濃度的半導體，溫度升高，電阻降低 (B)絕緣體的溫度升高，電阻增加 (C)金屬導體的溫度升高，傳導性增加 (D)高雜質濃度的半導體，溫度升高，電阻增加 。
複選題
112. 在矽半導體材料中，摻入五價元素後，下列敘述何者正確？ (A)屬於 N 型半導體 (B)少數載子為電洞 (C)屬於 P 型半導體 (D)少數載子為電子 。
複選題
113. 有關電晶體特性曲線敘述，下列何者正確？ (A)集極輸出特性曲線表示的是 VCE 與 IC 之間的關係 (B)基極輸入特性曲線表示的是 VBE 與 IB 之間的關係 (C)繪製集極輸出特性曲線時是以 IC 為參考基準 (D)VCE 對 VBE與 IC 之間的關係影響很大 。
複選題
114. 有關電晶體直流參數之敘述，下列何者正確？ (A) (B)(C) (D) 。
複選題
115. 一部電源供應器，其輸出阻抗為 2Ω，開路電壓為 30V，滿載電流為2.5A，VR 為電壓調整率（Voltage Regulation）、VNL為開路電壓、VFL為滿載電壓，下列何者正確？ (A)定義為 VR=(VNL-VFL)/VFL*100％ (B)定義為 VR=(VNL-VFL)/VNL*100％ (C)VR=20％ (D)VR=17.67％ 。
複選題

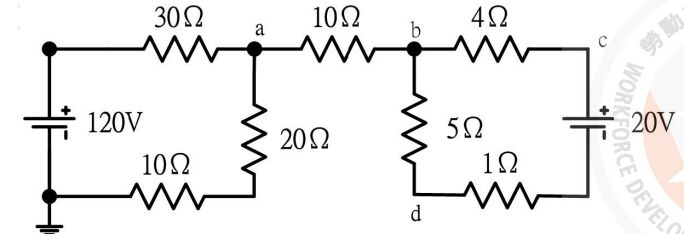

116. 下圖之電路中，下列何者正確？
(A)Vab=0V (B)Vb=68V (C)Vdb=10V (D)Vc=68V 。
複選題
117. 下圖之電路中，下列何者正確？
(A)總電組 RT=4Ω (B)總電流 IT=5A (C)流經 6Ω的電流 I6Ω=0 (D)流經 2Ω的電流 I2 Ω=2.5A 。
複選題
118. 有關磁力線之敘述，下列何者正確？ (A)磁鐵內部由 N 到 S (B)磁力線無論進入或離開磁鐵均與其表面平行 (C)磁力線是封閉曲線 (D)磁力線彼此不相交 。
複選題
119. 理想電壓源與電流源內阻，下列敘述何者正確？ (A)電壓源內阻愈大愈好(B)電流源內阻愈小愈好 (C)電壓源內阻愈小愈好 (D)電流源內阻愈大愈好 。
複選題
120. 有關電子電路中，達靈頓（Darlington）放大器之特性，下列敘述何者正確？ (A)電壓增益高 (B)電流增益高 (C)輸入阻抗高 (D)輸出阻抗低 。
複選題
121. 下列何者是振盪所必要的條件？ (A)必須是正回授 (B)回授因數βA 必須為≧1 (C)必須有電感器 (D)必須有維持振盪的足夠能量 。
複選題
122. 下列何者是負回授的優點？ (A)降低諧波失真 (B)增進放大器穩定度 (C)減少相位失真 (D)較佳的低輸入阻抗 。

申論題 (0)
