114年 - 11700 數位電子 甲級 工作項目 05：電子學與電子電路 101-145（2025/12/12 更新）#134860

科目：技檢◆數位電子-甲級 | 年份：114年 | 選擇題數：45 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-甲級

選擇題 (45)

101. 一個四級的放大器每一級的電壓增益為 15 倍，則全級的總增益為 (A)15(B)60 (C)3078 (D)50625 。
102. 一電壓調整額定滿載時之電壓為 4.8V，而無載電壓為 5V，則其電壓調整率為 (A)2％ (B)4％ (C)6％ (D)8％ 。

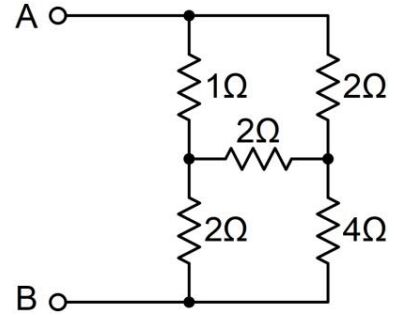

103. 下圖之電路，A、B 兩端之等效電阻為
(A)1.5 歐姆 (B)1.75 歐姆 (C)2 歐姆(D)2.5 歐姆 。

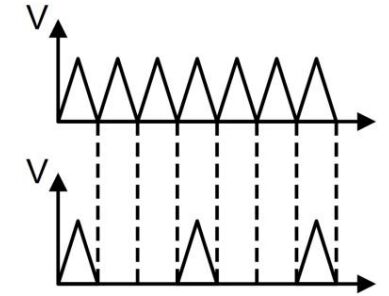

104. 下圖之兩波形，若峰值電壓相同，則兩波形的有效值電壓相差
(A)2 倍 (B)倍 (C)3 倍 (D) 倍 。

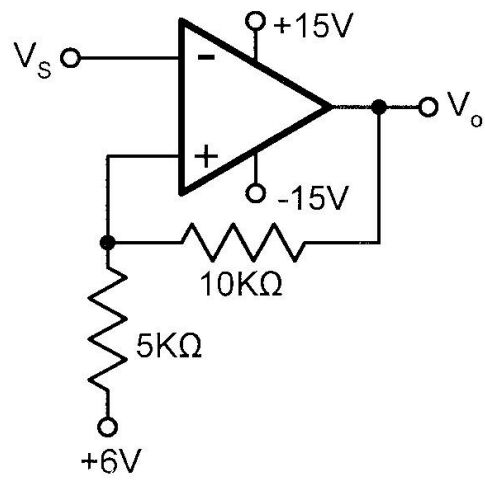

105. 下圖之樞密特（Schmitt trigger）電路其運算放大器輸出飽和電壓各為±15V，則其磁滯區（hysteresis）的上、下觸發電壓（UTL、LTL）各為
(A)11V 和 1V (B)5V 和-4V (C)9V 和-4V (D)9V 和-1V 。

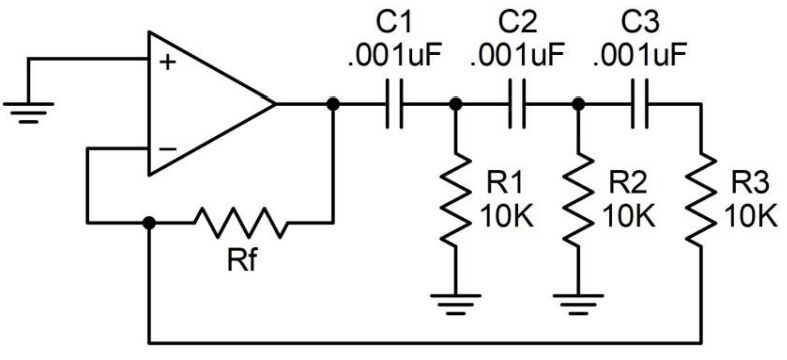

106. 下圖的 RC 相移振盪器 Rf 較合適的電阻值為
(A)100KΩ (B)150KΩ (C)250KΩ (D)290KΩ 。
複選題
107. 有關電位之敘述，下列何者正確？ (A)愈靠近正電荷處，電位愈高 (B)具有大小及方向性 (C)距電場無窮遠處之電位為零 (D)與溫度成正比 。
複選題

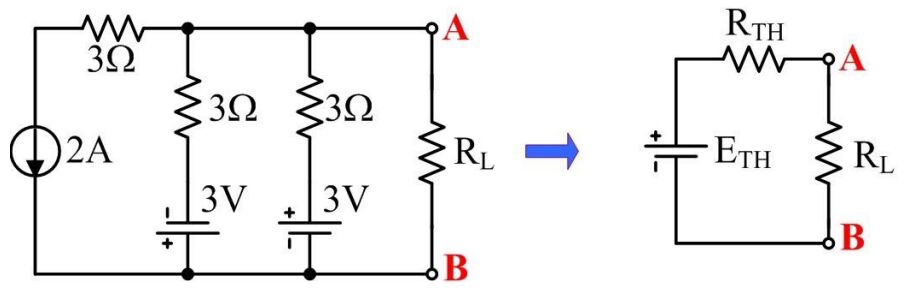

108. 下圖之電路，下列敘述何者正確？
(A)ETH=3V (B)RTH=1.5Ω (C)RL=9Ω時，可得最大功率 (D)RL可得最大功率為 1.5W 。
複選題

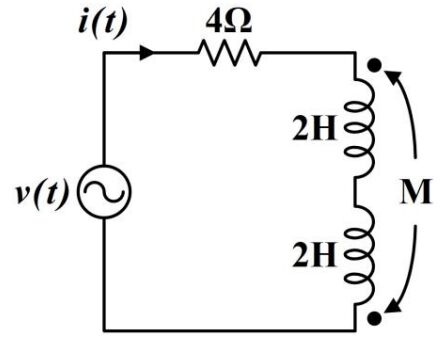

109. 下圖之電路， 、M=0.5H，下列敘述何者正確？
(A)電流均方根 I=2A (B)視在功率 S=10VA (C)平均功率 P=16W (D)功率因數PF=0.8 。
複選題

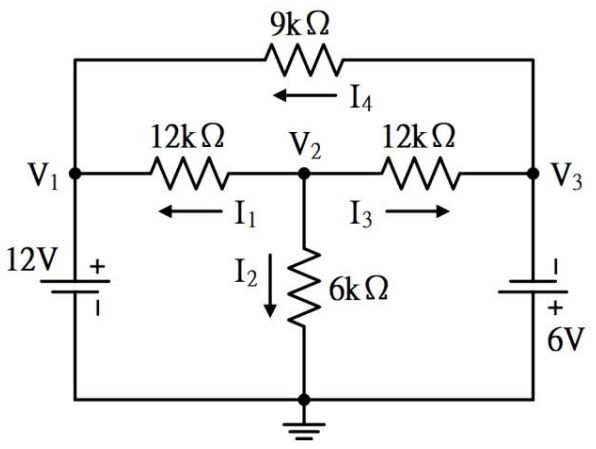

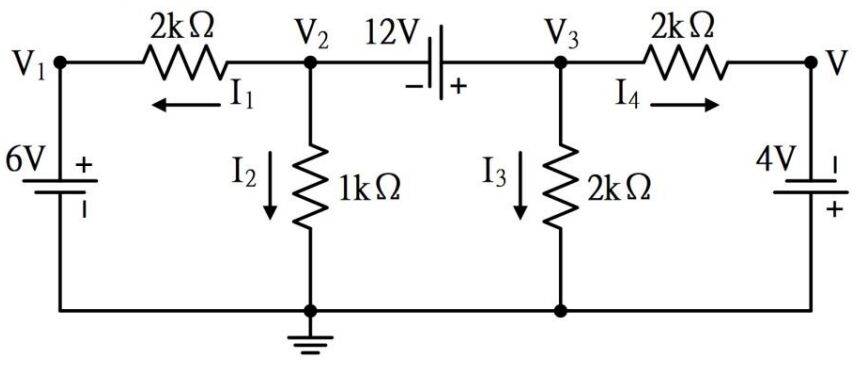

110. 下圖之電路，下列敘述何者正確？
(A)V2節點的克希荷夫電流的方程式為(B) (C)I4=2mA (D)I1=0.833mA 。
複選題
111. 下圖所示，下列敘述何者正確？
(A)V2、V3節點的克希荷夫電流的方程式為 (B)V3-V12=-12 (C)I3=3.8mA (D)。
複選題

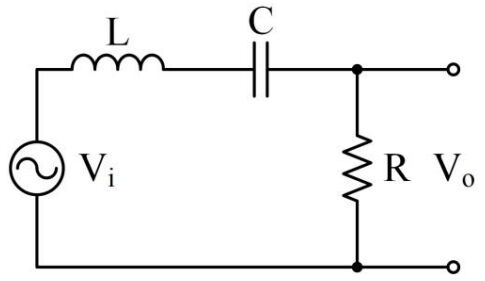

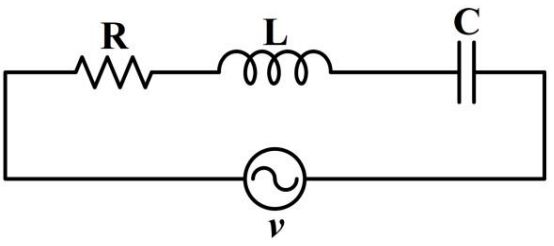

112. 下圖之 R-L-C 串聯時電路，下列敘述何者正確？
(A)諧振頻率為(B)諧振時，阻抗值最大，電流最小 (C)諧振時，阻抗為純電阻性 (D)諧振時，電壓與電流相同，相差角為 0 度，其功率因素（Powerfactor）為 0 。
複選題
113. 某 RLC 串聯電路，下列敘述何者正確？ (A)若 XC=XL，則電壓與電流同相 (B)若 XC＞XL，則電路呈電容性 (C)若 XC＜XL，則電路呈電容性 (D)若XC＜XL，則電路呈電感性 。
複選題

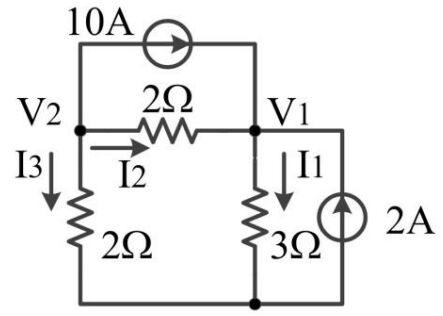

114. 下圖之電路，R1=25Ω，R2=75Ω，R3=50Ω，R4=5Ω，I1=12A，I2=-16A，下列敘述何者正確？
(A)V1=30V (B)V2=90V (C)元件敏感度（V/Ω）分析結果顯示，對 V2影響最大的是 R4(D)若以 R3為負載，欲獲得最大功率移轉的 R3阻值必須於大於 50Ω 。
複選題

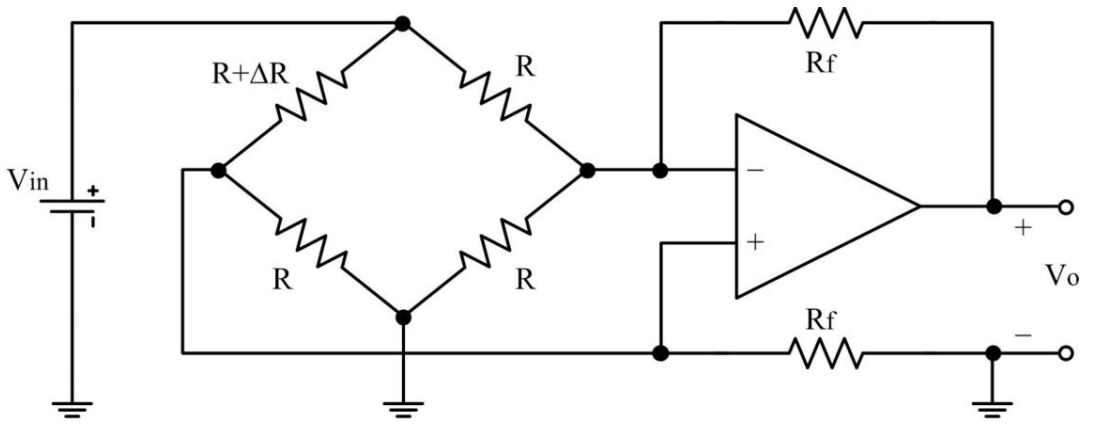

115. 下圖之應變計電路，若 Rf=470kΩ，R=10kΩ，ΔR=95Ω，Vin=15V，利用輸出電壓的近似公式（若ΔR＜＜R），與誤差百分率，下列敘述何者正確？
(A)近似值約為(B)近似值約為(C)誤差百分率約為 0.48％ (D)誤差百分率約為 0.95％ 。
複選題
116. 下圖所示，若，則下列敘述何者正確？
(A)a=2 (B)a=3(C)b=2 (D)b=3 。
複選題

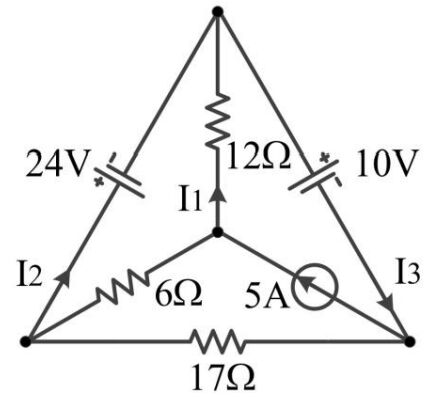

117. 下圖所示，各支路電流敘述何者正確？
(A)I1=3A (B)I2=-3A (C)I3=3A (D)I1+I2+I3=6A 。
複選題
118. 可以用來製作弦波振盪器的電路有哪些？ (A)RC 相移振盪器 (B)哈特萊振盪器 (C)韋恩電橋振盪器 (D)555 計時振盪器 。
複選題
119. 有關諧波振盪器的敘述，下列何者正確？ (A)只有高頻諧波振盪 (B)在無外加輸入信號的情況下，電路可以自激振盪產生正弦波輸出電壓 (C)只有低頻諧波振盪 (D)窄頻帶濾波器的功用是濾除電路的雜訊 。
複選題

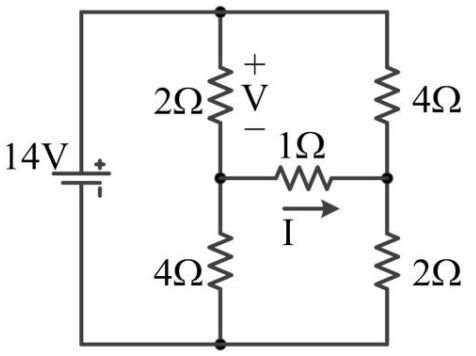

120. 下圖所示，其電壓 V 及電流 I 各為何？
(A) (B) (C)(D) 。
複選題

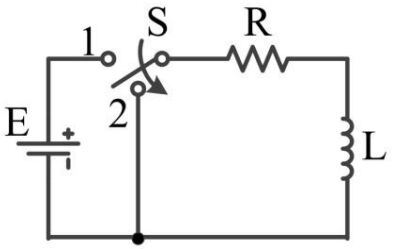

121. 下圖所示，E=10V，R=50Ω，L=20mH，e-1 =0.368，e- 2=0.135，e-3=0.05，當開關 S 於 1 的位置，電路已達穩態，再將 S 由位置 1 撥到位置 2 時，下列敘述何者正確？
(A)經過 0.8 毫秒時，電路的電流為 0.027A(B)需要 2 毫秒，電感 L 才能釋放完能量 (C)經過 1.2 毫秒時，電阻兩端電壓為 1V (D)時間常數 t=1 秒 。
複選題

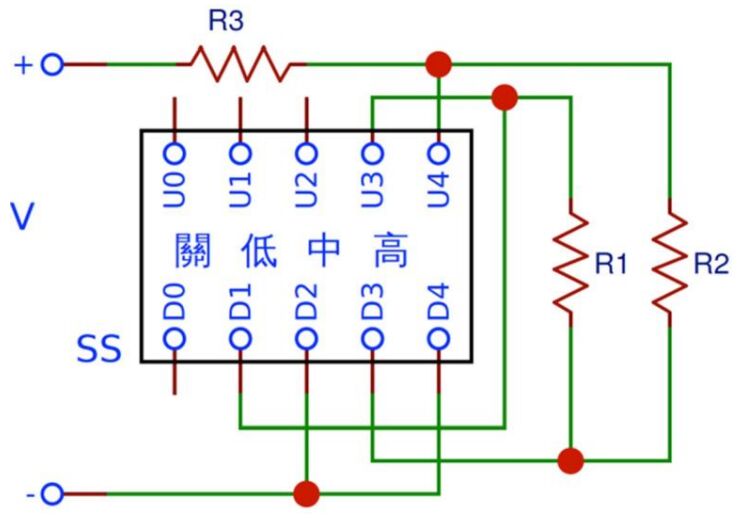

122. 下圖所示，設計一組熱風機電路，V 為輸入交流電 120Vrms/60Hz，藉滑動開關 SS 選擇四段檔位，滑動開關位於關檔位時，U0 與 U1 連接且 D0與 D1 連接，開關滑動至低檔位時，U1 與 U2 連接且 D1 與 D2 連接，依此類推，每一檔位均由 R1、R2 及 R3 組成不同的對應電路，低、中、高三段檔位的消耗功率分別為 600W、900W、1200W，試計算 R1、R2 及R3，下列何者正確？
(A)R1=8Ω (B)R1=16Ω (C)R2=4Ω (D)R3=8Ω 。
複選題

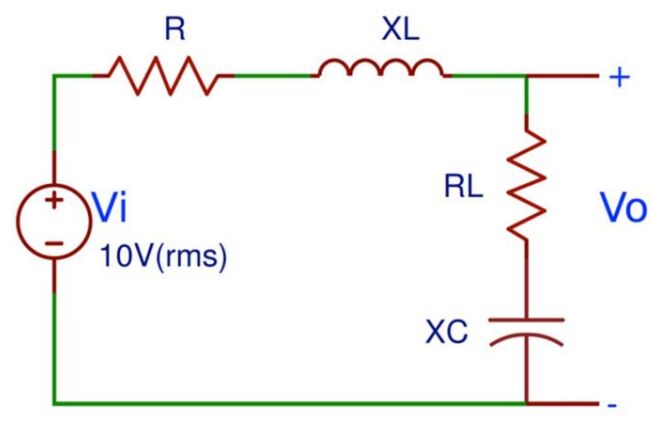

123. 下圖所示，R=3000Ω，XL=j4000Ω，負載電阻 RL 可切換範圍為0,100,200,…,4000Ω，容抗 XC 可切換範圍為 0,-j100,-j200,…,-j2000Ω，間隔均為 100Ω。調整 RL 及 XC 使對負載產生最大平均功率轉移，估計負載電阻 RL、容抗 XC 及平均功率 P 的近似值為何？

(A)RL 約 2600Ω (B)RL 約 3600Ω (C)XC 約-j1000Ω (D)P 約 7.6mW 。
複選題

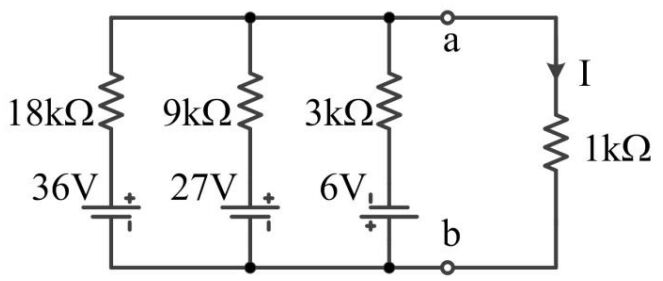

124. 下圖所示，下列何者正確？
(A)Vab=2V (B)Vab=3V (C)I=3mA (D)I=2mA 。
複選題

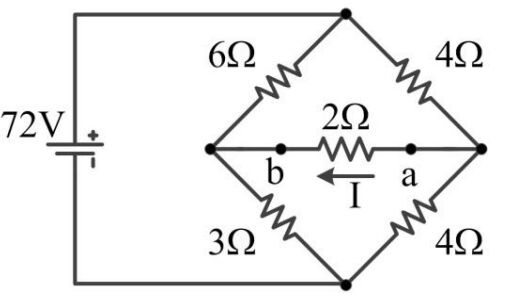

125. 下圖所示，下列何者正確？
(A)Vab=12V (B)Vab=4V (C)I=3A (D)I=2A 。
複選題
126. 以功率放大器的分類，就失真大小與效率高低而言，下列何者正確？ (A)失真大小：C 類＞B 類＞AB 類＞A 類 (B)效率高低：C 類＞B 類＞AB 類＞A 類 (C)失真大小：C 類＞AB 類＞B 類＞A 類 (D)效率高低：C 類＞AB類＞B 類＞A 類 。
複選題
127. 空乏型 FET，若其夾止電壓 VP=-5V，則當加在閘極至源極的電壓VGS=0V 且 1V＜VDS＜5V 時，此 FET 會工作在什麼區域？ (A)崩潰區 (B)飽和區 (C)三極管區 (D)截止區 。
複選題
128. 有關半導體的敘述，下列何者正確？ (A)自由電子成為價電子的條件須釋放能量 (B)導體的能隙小於半導體的能隙 (C)N 型半導體為在本質半導體中摻雜五價元素以增加導電性，其形成電流的少數載子為電子 (D)無論是本質或外質半導體，其整體電性為電中性 。
複選題

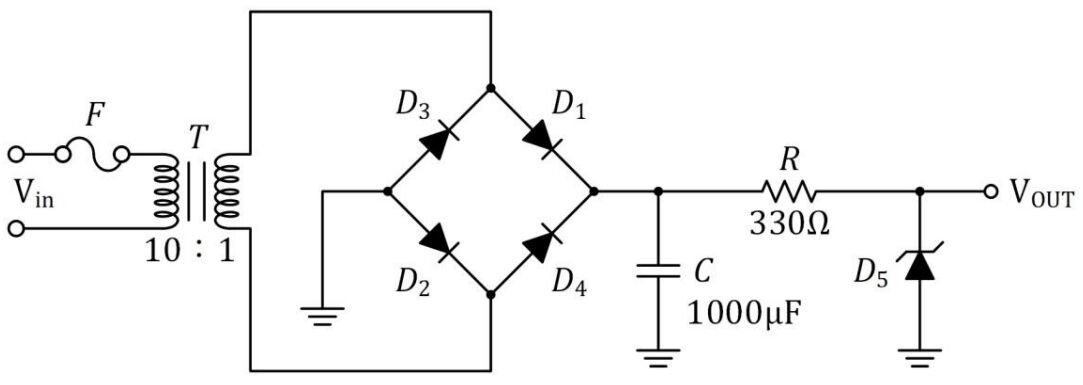

129. 下圖所示，Vin是 110V/60Hz，D1～D4的導通電壓為 0.7V，D5的稽納電壓為 12V，若所有二極體的內阻都忽略不計，則下列敘述何者正確？
(A)D1導通時，D3也導通 (B)電容 C 兩端的最大電壓降約為 14V (C)通過電阻R 的最大電流約為 6.5mA (D)D1與 D2所承受峰值逆向電壓相同 。
複選題

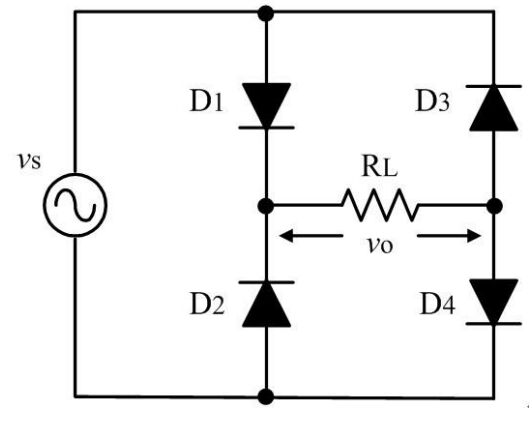

130. 下圖之全波整流電路中 vs(t)=Vmsin(2πf‧t)，下列敘述何者正確？
(A)vo的頻率為 2f (B)vo的平均電壓為 (C)vo的有效電壓為 (D)二極體的（Peak Inverse Voltage）PIV=Vm。
複選題

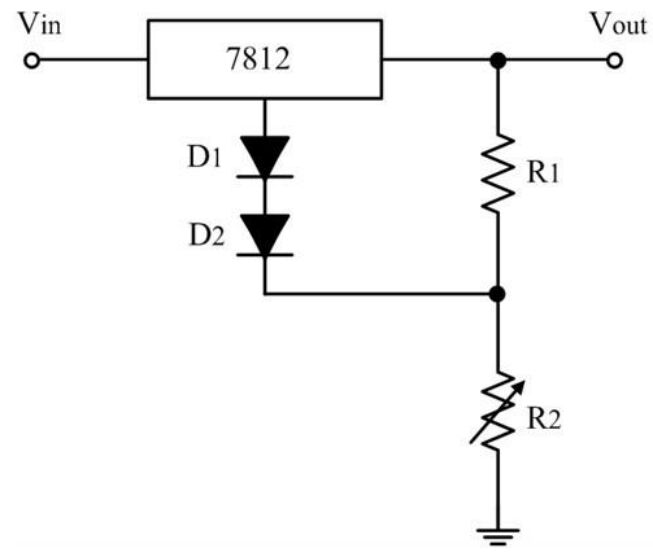

131. 下圖之可調式穩壓電路，穩壓 IC 為 7812、二極體（D1、D2）的導通電壓各為 0.7V，下列敘述何者正確？
(A)R2=0Ω時，Vout=12V (B)Vout 最小電壓為 13.4V (C)Vout 的輸出電壓為 (D)R1兩端的電壓不會隨 R2的電阻值改變而改變，都是 13.4V 。
複選題

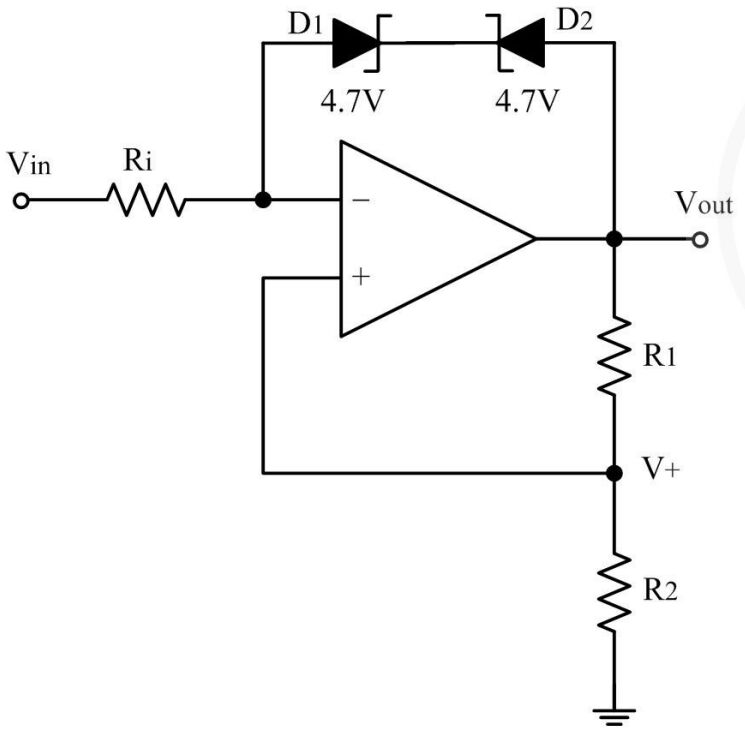

132. 下圖之 Vin(t)=10sin(377t)，D1、D2的崩潰電壓都為 4.7V，順向偏壓0.7V，R1=100kΩ，R2=47kΩ，下列敘述何者正確？
(A)V+的電壓為±2.54V (B)流過 R1的電流為±54μA (C)流過 R2的電流為±79.4μA (D)Vout的電壓±5.4V 。
複選題

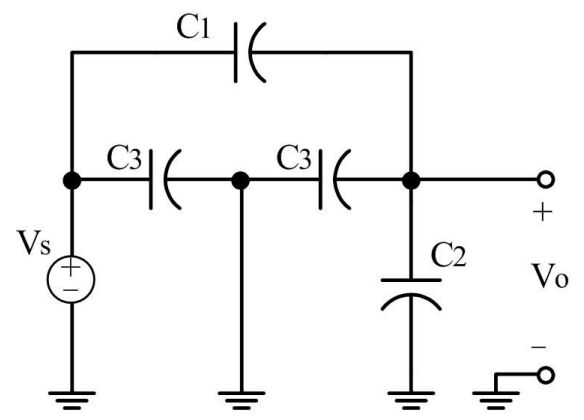

133. 下圖為近接開關在手指觸摸時的等效電路，C1為近接開關按鈕的電容器模型，C2為一固定電容器，若 C1=C2=C3=25pF，下列敘述何者正確？
(A)有人觸摸時 Vo=Vs/3 (B)無人時 Vo=Vs/2 (C)有人觸摸時 Vo=2Vs/3 (D)無人時 Vo=Vs/4 。
複選題

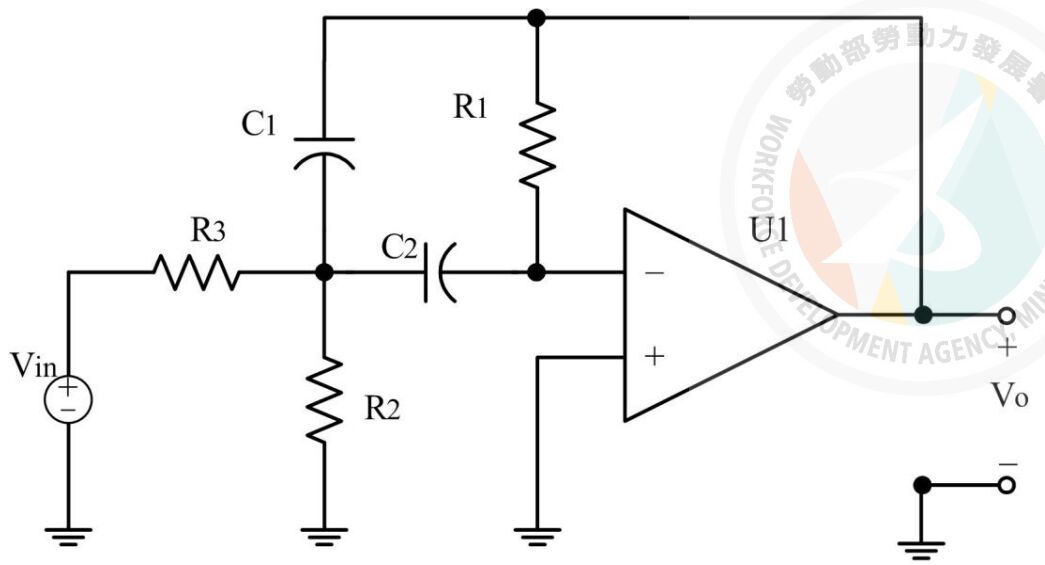

134. 下圖為主動式濾波電路，其中心頻率為 3000Hz，品質因數為 10，通帶增益為 2，下列敘述何者正確？
(A)為帶通濾波器 (B)為帶拒濾波器 (C)R1：R3比值約為 4 (D)R1：R3比值約為 1/4 。
複選題
135. 有關互補式金屬氧化物半導體（CMOS），下列敘述何者正確？ (A)可以當作開關使用 (B)由 N-MOS 和 P-MOS 組合而成 (C)為互補型態的 MOS (D)是由電流控制驅動 。
複選題
136. 某一負載兩端交流電壓 v(t)=100sin(314t+30°)伏特，流經負載之交流電流i(t)=10cos(314t-60°)安培，下列敘述何者正確？ (A)最大值 (B)秒時的瞬間值 v(t)=0V (C)信號頻率 f=50Hz (D)電壓信號 v(t)與電流信號 i(t)同相 。
複選題

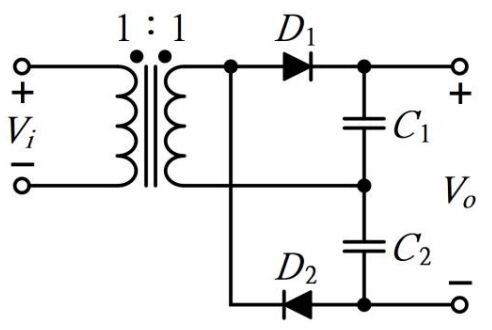

137. 下圖之電路，Vi(t)=Vmsin wt，下列敘述何者正確？
(A)Vo漣波頻率與 Vi電壓頻率相同 (B)二極體 D1的最大逆向偏壓為 2Vm(C)電容器 C1上的電壓為 Vm(D)電路為半波二倍倍壓電路 。
複選題
138. 於矽半導體中摻入硼的雜質，下列敘述何者正確？ (A)應屬於 N 型半導體(B)其多數載子為電子 (C)應屬於 P 型半導體 (D)其多數載子為電洞 。
複選題
139. 下圖所示，其電壓 V 及輸出電壓 Vo 各為何？
(A)V=1V (B)Vo=6V (C)V=2V (D)Vo=5V 。
複選題

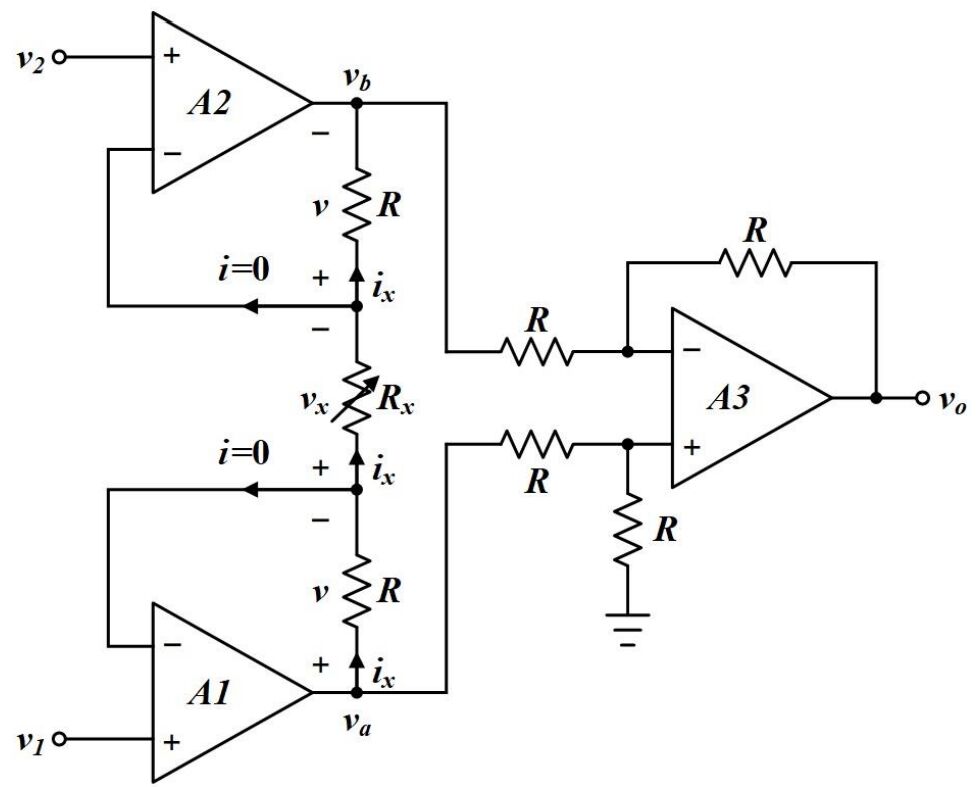

140. 下圖所示，若 R=20KΩ、Rx=5KΩ、v1=1V、v2=0.6V，則下列各點電壓何者正確？
(A)va=2.6V (B)vb=-1V (C)vo=3.6V (D)vo=1.6V 。
複選題

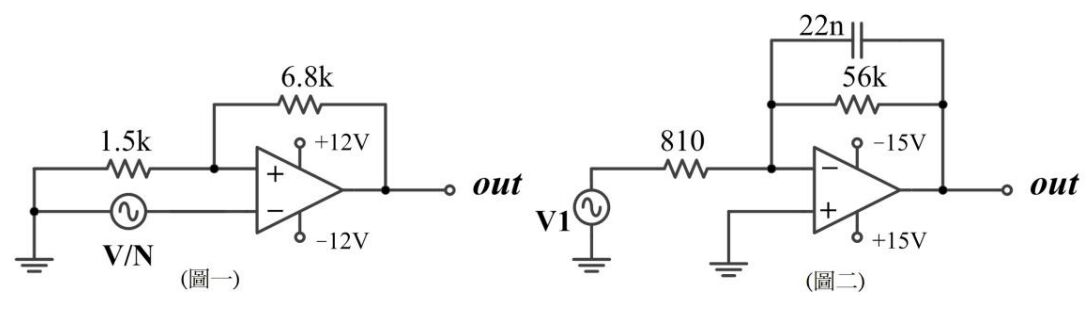

141. 下(圖一)及(圖二)所示，下列敘述何者正確？
(A)(圖一)為史密特電路 (B)(圖二)為積分電路 (C)(圖一)為反相放大器 (D)(圖二)為微分電路 。
複選題

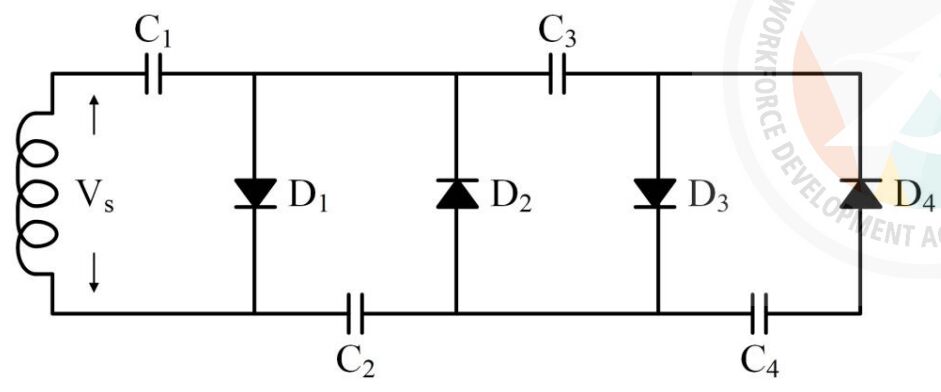

142. 下圖之三倍與四倍壓電路，C1=C2=C3=C4，Vs=Vmsin(120πt)，下列敘述何者正確？
(A)C1的兩端電壓為 Vm(B)C2的兩端電壓為 2Vm(C)C3的兩端電壓為 3Vm(D)C4的兩端電壓為 4Vm。
複選題
143. 理想的運算放大器中，下列敘述何者正確？ (A)輸出短路電流為無限大 (B)共模互拒比（CMRR）為無限大 (C)變動率（Slew Rate）等於 0 (D)增益與頻寬的乘積等於 0 。
複選題
144. 下圖為帶通濾波器電路，若中心頻率為 500Hz，品質因數為 1，電容值為2μF 時，則電阻 R1 及電感 L1 的值約為
(A)R=200Ω (B)R=160Ω (C)L=50mH (D)頻寬為 250Hz 。
複選題
145. 有一 n 級串接放大電路，若每級之放大倍數均為 Av，下列敘述何者正確？ (A)串接級數 n 愈大，總增益愈大 (B)串接級數 n 愈大，總頻寬愈窄(C)總放大倍數為 n·(Av) (D)總放大倍數為 nlogAv 。

申論題 (0)
