114年 - 16900 輸電架空線路裝修丙級工作項目 01：識圖 1-50（2025/12/26 更新）#135764

科目：技檢◆輸電架空線路裝修-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆輸電架空線路裝修-丙級

選擇題 (50)

1. 台灣地區架空輸電線路目前最高輸送電壓為 (A)11.4kV (B)69kV (C)161kV (D)345kV 。

2. 台灣地區超高壓架空輸電線路輸送電壓為 (A)22.8kV (B)69kV (C)161kV (D)345kV 。

3. 下列何者不是保護設備？ (A)避雷器 (B)接地網 (C)斷路器 (D)電壓調整器。

4. OPGW 是指 (A)間隔器 (B)防（制）震器 (C)複合光纖地線 (D)鋼心鋁絞線。

5. 下列何者不屬架空輸電線路使用之絕緣器材？ (A)陶瓷礙子 (B)玻璃礙子 (C)聚合礙子 (D)間隔器。

6. 光纖用於通信做為主要傳送媒體，主要是考慮其具有下列哪項優點？ (A)極小頻寬 (B)易串音 (C)成本高 (D)不受電磁場干擾。

7. 下列何者不是架空輸電線路用鐵塔？ (A)懸垂型鐵塔 (B)終端型鐵塔 (C)耐張型鐵塔 (D)微波鐵塔。

8. 若以銅導電率做為基準值，鋁之導電率約為銅之 (A)40% (B)60% (C)50% (D)30% 。

9. 電力系統相別標示，常以何色代表 R 相？ (A)紅色 (B)綠色 (C)黃色 (D)藍色。

10. 下列何者非屬選擇架空輸電線路導線時所需具有之必要特性？ (A)導電率高(B)耐張力強 (C)非絞線 (D)易彎曲。

11. 下列何者非屬架空輸電線路絕緣礙子劣化之現象？ (A)質鬆多孔 (B)磁盤裂痕 (C)鐵器鏽蝕 (D)撥水性強。

12. 一均勻導體之直流電阻與其截面積成 (A)相等值 (B)正比 (C)反比 (D)不成比例。

13. 磁場主要由下列哪種因素造成？ (A)電壓 (B)電容 (C)電感 (D)電流。

14. 下列何者與架空輸電線路導線發生電暈之成因無關？ (A)導線之粗細 (B)輸電電壓之高低 (C)支持物之高低 (D)導線表面平滑度。

15. 輸電用鐵塔漆成紅色及白色相間的目的為 (A)美觀 (B)航空識別 (C)與周圍觀調和 (D)避免飛鳥撞擊。

16. 電力系統 RST 相別標示，下列何者不是常用的標示顏色？ (A)紅色 (B)藍色(C)綠色 (D)白色。

17. 經線路勘查，測量之後，將線路經過之縱斷面以適當之比尺，製成縱斷面圖（Profile），其橫軸比例通常爲 (A)1：500 (B)1：1,000 (C)1：2,000 (D)1：2,500 。

18. 經線路勘查，測量之後，將線路經過之縱斷面以適當之比尺，製成縱斷面圖（Profile），其縱軸比例通常爲 (A)1：500 (B)1：1,000 (C)1：2,000 (D)1：2,500 。

19. 輸電線路相別顏色以藍色代表何相？ (A)S 相 (B)R 相 (C)T 相 (D)C 相。

20. 下圖輸電材料符號為

(A)軛鐵 (B)球軋頭 (C)錨型軋頭 (D)球連環。

21. 下圖輸電材料符號為

(A)掛線夾板 (B)拉線夾板 (C)壓縮型終端夾板 (D)球連環。

22. 下圖輸電材料符號為

(A)懸垂礙子 (B)聚合礙子 (C)錨型軋頭 (D)球連環。

23. 下圖輸電材料符號為

(A)U 型軋頭 (B)球軋頭 (C)錨型軋頭 (D)Y 型球軋頭。

24. 下圖輸電材料符號為

(A)掛線夾板 (B)拉線夾板 (C)壓縮型終端夾板 (D)球連環。

25. 下圖輸電材料符號為

(A)裝角鐵片 (B)球軋頭 (C)錨型軋頭 (D)U 型軋頭。

26. 下圖輸電材料符號為

(A)球軋頭 (B)直角雙軋頭 (C)掛線夾板 (D)軛鐵。

27. 下圖輸電材料符號為

(A)礙子 (B)錨型軋頭 (C)弛度調整板 (D)Y 型球軋頭。

28. 下圖輸電材料符號為

(A)窩連環 (B)球連環 (C)直角雙連環 (D)圓環。

29. 下圖輸電材料符號為

(A)窩連環 (B)窩軋頭 (C)錨型軋頭 (D)球軋頭。

30. 下圖輸電材料符號為

(A)軛鐵 (B)掛線夾板 (C)錨型軋頭 (D)球連環。

31. 下圖輸電材料符號為

(A)球軋頭 (B)掛線夾板 (C)錨型軋頭 (D)球連環。

32. 下圖輸電材料符號為

(A)雙連環 (B)直角雙連環 (C)軋頭連環 (D)直角雙軋頭。

33. 下圖輸電材料符號為

(A)錨型軋頭 (B)圓環 (C)球連環 (D)錘重。

34. 下圖輸電材料符號為

(A)掛線夾板 (B)跳線補強裝置 (C)跳線間隔器 (D)錘重。

35. 下圖輸電材料符號為

(A)直角雙連環 (B)軋頭連環 (C)雙連環 (D)直角雙軋頭。

36. 下圖輸電材料符號為

(A)窩連環 (B)直角雙軋頭 (C)直角雙連環 (D)圓環。

37. 下圖輸電材料符號為

(A)窩連環 (B)雙軋頭 (C)直角雙連環 (D)圓環。

38. 下圖輸電材料符號為

(A)窩連環 (B)防震器 (C)直角雙連環 (D)圓環。

39. 下圖輸電材料符號為

(A)掛線夾板 (B)線路避雷器 (C)壓縮型終端夾板 (D)球連環。

40. 下圖輸電材料符號為

(A)弧角 (B)裝甲鐵片 (C)弧環 (D)球連環。

41. 下圖輸電材料符號為

(A)掛線夾板 (B)防墜安全器 (C)壓縮型終端夾板 (D)球連環。

42. 下圖輸電材料符號為

(A)窩軋頭 (B)窩連環 (C)錨型軋頭 (D)球軋頭。

43. 下圖輸電材料符號為

(A)裝角鐵片 (B)球軋頭 (C)軋頭連環 (D)錨型軋頭。

44. 下圖輸電材料符號為

(A)Y 型軋頭連環 (B)球軋頭 (C)U 型軋頭 (D)錨型軋頭。

45. 下圖輸電材料符號為

(A)直角雙連環 (B)直角雙軋頭 (C)軋頭連環 (D)雙軋頭。

46. 下圖輸電材料符號為

(A)制震器 (B)掛線夾板 (C)軛鐵 (D)複導體導線間隔器。

47. 下圖輸電材料符號為

(A)四導體導線間隔器 (B)四導體跳線補強裝置 (C)壓縮型終端板 (D)軛鐵。

48. 下圖輸電材料符號為

(A)懸垂連 (B)掛線夾板 (C)壓縮型終端夾板 (D)電暈遮蔽環。

49. 下圖輸電材料符號為

(A)電暈遮蔽環 (B)複合光纖地線懸垂裝置 (C)終端夾板(D)拉線夾板。

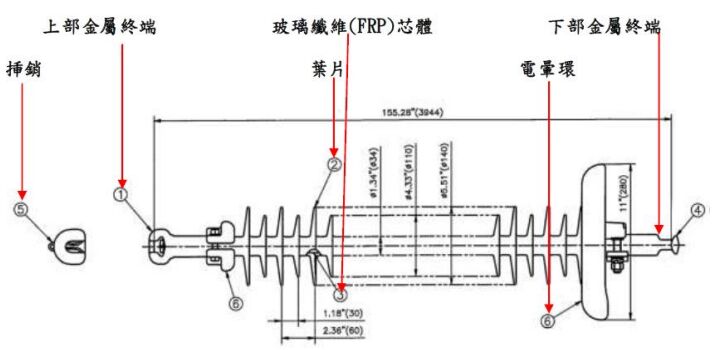

50. 下圖輸電器材符號為

(A)聚合礙子（Polymer Insulator） (B)掛線夾板 (C)拉線夾板 (D)壓縮型終端夾板。

申論題 (0)
