所屬科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科
1. 若一線圈匝數減半，且通過線圈的磁通量變化率加倍，則感應電動勢的大小將如何變化？ (A)增加4倍 (B)減半 (C)加倍 (D)不變。
2. 家用供電系統一般為單相三線式，提供的電壓通常有110V和220V。請問220V電壓是如何取得的？ (A)火線與地線之間的電壓 (B)中性線與地線之間的電壓 (C)火線與中性線之間的電壓 (D)兩條火線之間的電壓。
3. 在純電容交流電路中，下列敘述何者正確？ (A)電壓領先電流90° (B)電流領先電壓90° (C)容抗與頻率成正比 (D)電壓與電流同相位。
4. 根據法拉第電磁感應定律，感應電動勢的大小與下列何者成正比？ (A)線圈匝數的平方 (B)磁通量的變化量的平方 (C)磁通量的變化率 (D)時間變化的平方。
5. 下列關於接地的敘述，何者錯誤？ (A)設備接地是將電器設備的金屬外殼與大地連接 (B)系統接地是將電源系統的某一點(通常是中性點)與大地連接 (C)接地的主要目的是提供一個低電阻的路徑，使故障電流能夠流向大地 (D)接地線的主要功能是傳輸正常工作電流。
6. 若一個三相平衡負載的相序為ACB，則下列何者為其正相序？(A)ABC (B)BCA (C)CAB (D)CBA。
7. 在RC相移振盪電路中，若使用三個相同的RC串聯網路，每個網路提供的相移為多少度時，可以滿足振盪條件？ (A)60度 (B)30度 (C)120度 (D)90度。
8. 下列哪一種正反器的輸出狀態在時脈觸發時，會根據輸入端的 J 和 K 值而改變，且具有保持、設定、清除及反轉等功能？ (A)R-S正反器 (B)D型正反器 (C)T型正反器 (D)J-K正反器。
9. 同步計數器與非同步計數器最主要的區別在於？ (A)是否具有清除功能 (B)時脈訊號的觸發方式 (C)計數的模數大小 (D)所使用的正反器種類。
10. 在循序邏輯電路設計中，狀態激勵表(excitation table)的主要用途是？ (A)列出電路的真值表 (B)記錄正反器由現態轉為次態所需的輸入條件 (C)化簡布林代數式 (D)繪製電路的時序圖。
11. 有一半徑為5cm、截面積為2 cm²之環形線圈，繞線9匝並通以3 A之電流，假設中間磁路材質之相對導磁係數為2×10³，試求其磁動勢與磁阻。 (A)F = 27 AT，R ≈ 3.98×10⁴ AT/Wb (B)F = 13.5 AT，R ≈ 7.96×10⁴ AT/Wb (C)F = 27 AT，R ≈ 1.99×10⁵ AT/Wb (D)F = 13.5 AT，R ≈ 3.98×10⁵ AT/Wb。
12. 如下圖所示之電路，若所有電阻值皆為R，則c、d兩端等效電阻Rcd為何？(A)(B) (C)(D)。
13. 如下圖所示之電路，則電阻R所能獲得的最大功率為？(A)900W (B)450W (C)400W (D)225W。
14. 在真空中，有兩個帶電正電荷小球Q_1 、Q_2相距1公尺，其相互之排斥力為90牛頓，若將兩個小球的距離增加2公尺，則此兩小球相互的排斥力變為多少牛頓？ (A)22.5 (B)10 (C)30 (D)45。

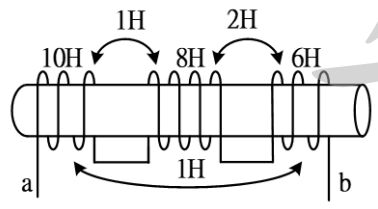

15. 如下圖所示之電路，試求總電感量Lab為何？(A)18H (B)20H (C)22H (D)28H。

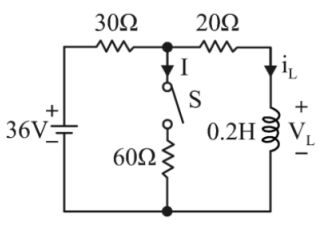

16. 如下圖所示之電路，若將開關S閉合一段很久時間後，再將開關S打開，試求開關S打開的瞬間，電感電壓VL為何？ (A)3V (B)4.5V (C)6V (D)8.5V。
17. 如下圖所示之電路，下列計算數值何者正確？ (A)總視在功率ST=600VA (B)功率因素PF=0.6 (C)總平均功率PT=800W (D)總虛功率QT=1000VAR。
18. 假設如下圖所示之電路為一車用剎車LED燈組合，外加DC12V，假設流過每一電阻的電流為100mA，二極體順向電壓為0.6V，每一LED工作電壓2.4V，試問R值為何？ (A)9Ω (B)15Ω (C)18Ω (D)90Ω。
19. 如下表所示為兩種IC的電氣特性參數，若以IC2推動IC1，會發生什麼問題？(A)沒有問題 (B)IC2的IOH過小 (C)IC2的VOL過小 (D) IC2的VOH過小。
20. F(A, B, C,D) = Σ(0,2,5,6,7,8,9,10,11,13)，下列布林函數何者與F不相同？(A) (A + B + D̅)(B̅ + C + D)(A̅ + B̅ + C̅) (B) (A̅ + B̅ + D)(B + C̅ + D̅)(A + B + C)(C) B̅D̅ + AB̅ + A̅BC + BC̅D (D) B̅D̅ + AB̅ + AC̅D + A̅BD + A̅CD̅。
21. 若F1(A, B, C) =，若將F1與F2接至NAND閘進行運算，則執行後的結果為何？ (A)Σ(3,7) (B)Σ(0,1,4,6) (C)Σ(0,1,2,4,6,7) (D) Σ(0,1,2,4,5,6)。
22. 計算2D.EH+10111.101B後，轉換為BCD碼表示下列何者正確？(A)01101001.0101 (B)01000101.1000 (C)00110111.0101 (D)01010011.1000。
23. 如下圖所示之電路為循序邏輯電路，若AB之起始狀態為01(2)，則輸出變化依序為何？(A)1→0→2→1→0…(B)1→2→0→1→2…(C)1→2→3→1→1…(D)1→2→3→0→1… 。
24. 如下圖所示之電路，為一變壓器耦合放大器交流等效電路，已知β=100，rπ=1kΩ，RL=15kΩ，如欲設計電壓增益|AV|=750，則負載端變壓器匝數比N1/N2為何？ (A)2.5 (B)4 (C)0.8 (D)0.25。

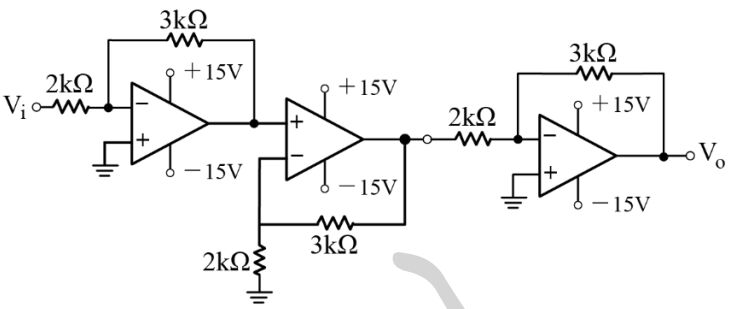

25. 如下圖所示之電路，為理想多級運算放大器電路，是求其電壓增益Vo/Vi為何？(A)7.5 (B)-7.5 (C)-5.625 (D)5.625。
1.發光二極體（LED）的發光顏色主要取決於其半導體材料的_________大小。例如，藍光 LED 通常使用_________等材料。(每格 1 分，共 2 分)
2.一個具有射極回授電阻 RE 的共射極放大器，相較於沒有 RE 的共射極放大器，其電壓增益Av 會_________，輸入阻抗 Ri 會_________ ，輸出阻抗 Ro 會_________。(每格 1 分，共 3 分)
3.一個理想運算放大器的差模輸入電阻為_________，共模輸入電阻為_________ ，開迴路電壓增益為_________。(每格 1 分，共 3 分
4.如下圖所示之電路，試求a、b兩端之戴維寧等效電路之等效電壓Eth為_________V，及等效電阻 Rth為_________Ω。(每格2分，共4分)

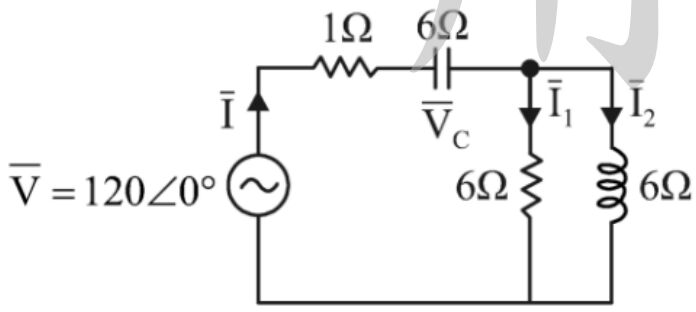

5.如下圖所示之電路，試求電容電壓為 _________ V，電流為 _________ A。 (每格2分，共4分)
6.如下圖所示之電路，所有電阻值皆為5Ω，試求電流I1＝ _________ 及電流I2＝ _________ (每格2分，共4分)

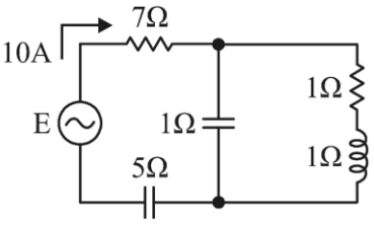

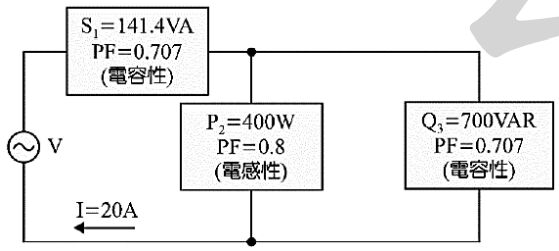

7.如下圖所示之交流電路，分別量測電路中三個元件的功率因素以及通過該元件的能量，試求電源電壓V的大小為 _________ (2分)
8.兩電阻器分別為a及b歐姆，在同一電壓源下，接成串聯與改接成並聯時所消耗功率之比為何？ _________。(4分)

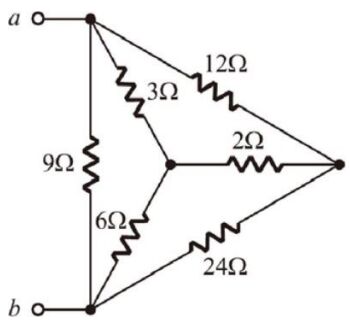

9.如下圖所示之電路，Rab= _________。(4分)
10.如下圖所示之電路為組合邏輯電路，若輸入訊號A=0、B=1、C=1時，輸出(X,Y)為 _________。 (2分)

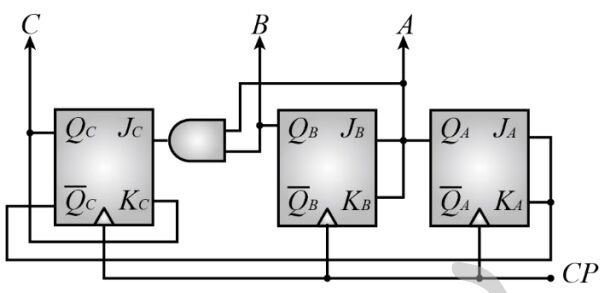

11.如下圖所示之電路，若輸出ABC之初始狀態為010(2)，則CP經過4個週期後，輸出結果ABC為 _________(2)。(2分)

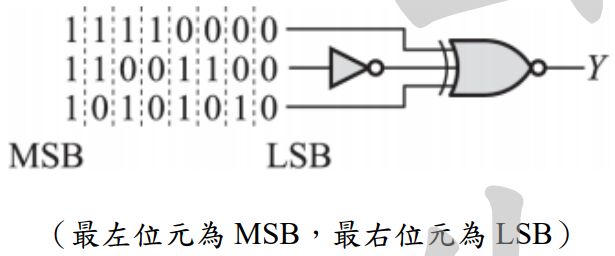

12.如下圖所示之電路，假設邏輯閘延遲時間為 0。若將左邊三個位元組資料由 LSB（最低有效位元）到 MSB（最高有效位元）依序輸入至邏輯電路之後，其輸出 Y 的位元組結果為 _________。(2 分)
13.如下圖所示之電路為4對1多工器設計一全加器（FA），其中A為被加數，B為加數，Ci為進位輸入，S為和，CO為進位輸出，請問x = _________ ，y = _________ 。 (每格1分，共2分)

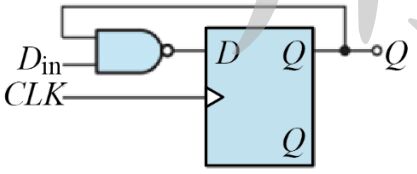

14.如下圖所示之電路，若 Din=0，CLK 輸入 1kHz 脈波，求輸出 Q 之值為何？_________ 。(1 分)
15. 110100101(2)= _________ (8) = _________ (16) =_________ (10) 。(每格 1 分，共 3 分)
16.如下圖所示之電路，假設二極體特性皆為理想，電容值C=100μF，若經量測得5kΩ上的直流電壓約為34V，試求此電路二極體的逆向峰值電壓PIV為 _________ 伏特，輸出之漣波峰對峰值Vr(p-p)約為 _________ 伏特。(近似至小數點後2位) (每格2分，共4分)
17.如下圖所示之電路，若電晶體的β=90，VBE=0.7V，熱電壓VT=26mV，試求(1)小訊號模型之 rπ= _________ ， (2)電壓增益= _________ (近似至小數點後1位) (每格2分，共4 分)
二、設計題：(10分) 某一公司有4位股東A、B、C、D分別持有股份百分比依序為40%、35%、15%、10%；若遇公司 重大決策時，必須股份過半（含一半）才能通過提案；嘗試為該公司設計一個表決器，其輸出布林式為何？（設輸入為1表示同意、輸入為0表示不同意；而輸出為1表示通過提案、輸出為0 表示未通過提案）
