94年 - 94 公務、關務升官等考試_薦任_電力工程、電子工程：電路學#38556
科目：
電路學 |
年份：
94年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (8)

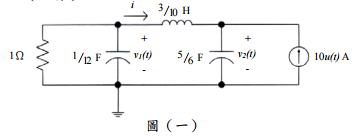

【已刪除】一、如圖（一）所示，假設沒有初始儲能，其中
求 v2(t)，t > 0（20 分）

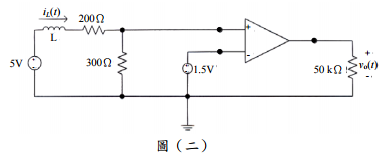

【已刪除】二、如圖（二）所示，i
L
(0) = 1mA，若比較器輸出 v
o
(t)在 t = 10ms，從低電位 0V 切換到 高電位 5V，所需之電感值 L 為多少？（20 分）
【已刪除】三、如圖（三）所示，V
A
= 4 V，T
0
= 800πμs，R
1
= 10 kΩ，R
2
= 50 kΩ，C = 400 pF， 設放大器為理想，求 i(t)之傅立葉級數前四項。（20 分）
⑴轉移函數 V2(s)∕ V1(s)。（5 分）
⑵直流增益。（5 分）
⑶截止頻率。（5 分）
⑷頻率無窮大時之增益。（5 分）

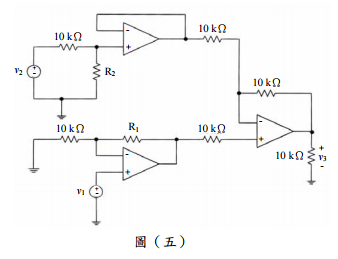

【已刪除】五、如圖（五）所示，若 v3 = 6v1－(
)v2，設放大器為理想，求 R1與 R2之值。（20 分）
