94年 - 94 專技高考_電機工程技師：電路學#36612
科目：
電路學 |
年份：
94年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (8)

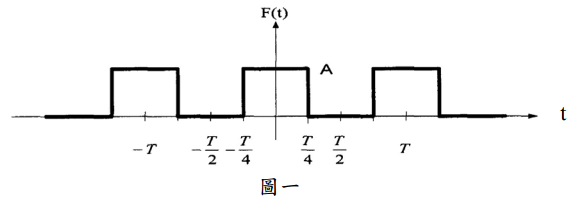

【已刪除】一、試證明圖一所示之電流訊號含有奇次諧波（harmonic）。（20 分）

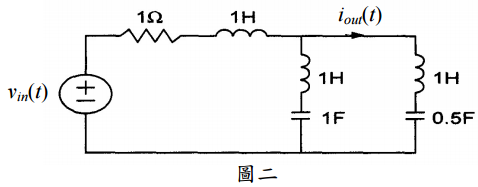

【已刪除】二、試求圖二所示之電路的轉移函數（Transfer Function），
其 中 L[f(t)]為 f(t)的拉氏轉換（Laplace Transform）。（20 分）
⑴ I
A,
I
B
, I
C
（5 分）
⑵ V
AN
, V
BN
, V
CN
（5 分）
⑶ V
AB
, V
BC
, V
CA
（5 分）
⑷三相負載所消耗之總實功率（5 分）

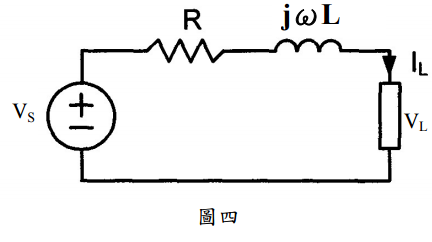

【已刪除】四、試利用圖四所示之交流電路，以電壓和電流相量圖（Phasor Diagram）說明送電端 電壓值 │V
S
│ 和受電端電壓值│ V
L
│ ，因負載之功率因數不同而可能有的三種不同大小關 係。（20 分）

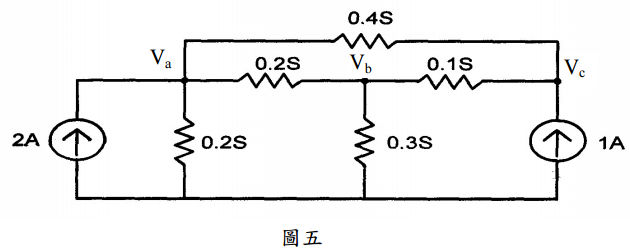

【已刪除】五、如圖五所示之電路，其中 1S = 1 /1Ω ，試求 V
a
、V
b
、V
c
。（20 分）
