95年 - 95 地方政府特種考試_三等_土木工程：結構學#32392

科目：結構學 | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (6)

【已刪除】一、圖 A 之平面剛架中，bc 桿件承受均佈垂直載重 3 kN/m。 Lab＝Lbc＝8m，各桿件的 E 值相同，而 Iab＝I，Ibc＝2 I。 限以傾角變位法（Slope Deflection Method），求各桿件 的端點彎矩。（20 分） （註：若使用其他方法，本題以零分計）
⑴若將圖 A 中的 c 點改為鉸支承，其餘條件相同，限以 彎矩分配法，求各 a 點的彎矩與剪力（10 分）。
⑵將 c 點恢復為滾支承，限以彎矩分配法，求各桿件 的端點彎矩。同時設 EI＝2.194×108 kN-cm2 ，求 c 點 的水平位移（20 分）。 （註：若使用其他方法，本題以零分計）

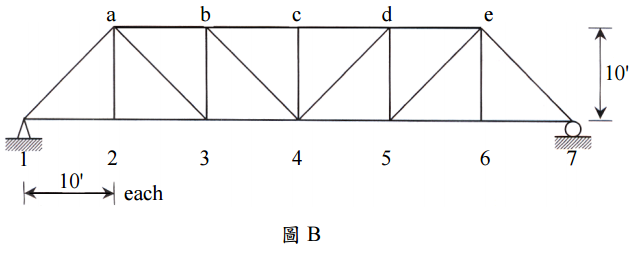

【已刪除】三、求圖 B 桁架軸力 S45與 S5e的影響線。（15 分）
⑴節點 2 的轉角（20 分）
⑵梁的彎矩、剪力圖（15 分） L＝6.0 m，A＝500 cm 2 ，E＝24000 kN/cm2 ，I＝60000 cm 4 。 （註：若使用其他方法，本題以零分計。元素勁度矩陣可參考最後所附的資料。）
