95年 - 95 專技高考_結構工程技師：結構學#36923

科目：結構學 | 年份：95年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

【已刪除】一、如圖所示之橋梁，試計算 J 點之垂直變位。圖中 AE 為梁（beam）構件，其餘為桁架 （truss）構件，支點 A、B、D 為滾支承（roller），而支點 F 與 G 為鉸支承（hinge）。 假設各構件之 E 值（彈性模數）、I 值（慣性矩）與 A 值（斷面積）皆為常數。不 計構件之自重與梁之深度。（25 分）
【已刪除】二、如圖所示之結構受垂直均佈載重 1 kN/m 之作用，試計算連桿（linkage）DB 與 DC 之張力。圖中 AC 為梁構件，A、B、C、D 點均為鉸接（hinge）。假設橫梁 之 EI = 1 kN-m2 ，連桿之 AE = 1 kN，其中 E 為構件之彈性模數，I 為斷面慣性矩， A 為斷面積。不計構件之自重與 AC 構件之軸向變形，亦不計梁之深度。（25 分）

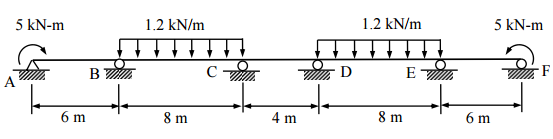

【已刪除】三、試以彎矩分配法（moment distribution method）計算圖中連續梁各結點處之彎矩，並 繪製彎矩圖。圖中除 A 點為鉸支承（hinge）外，其餘均為滾支承（roller）。已知 梁之 E 值（彈性模數）與 I 值（慣性矩）為常數。彎矩之計算精度取至 0.1 kN-m 以下。（25 分）

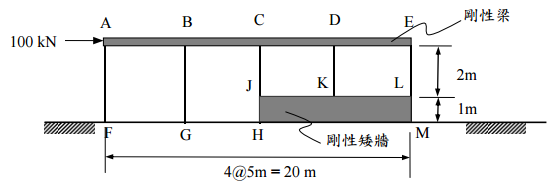

【已刪除】四、如圖示，一建物結構受 100 kN 之水平橫力。假設該建物之 AE 構件為剛性梁（慣性 矩I = ∞），HJLM 構件為剛性矮牆（I = ∞）。各柱之彈性模數（E 值）與慣性矩 （I 值）均為常數。試以傾角變位法（slope-deflection method）計算長柱 AF 與短柱 EL 二者柱底彎矩之比值，以及二者柱底剪力之比值。不計構件之自重。（25 分）
