95年 - 95 普通考試_建築工程：建築圖學概要#38430

科目：建築圖學 | 年份：95年 | 選擇題數：0 | 申論題數：13

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (13)

⑴假設地籍圖上之比例尺為 1：200，今計算圖上面積為 50 平方公分，則實際面積 為 __（1）__ 平方公尺。
⑵建築面積係指 __（2）__ 以內之最大水平投影面積。
⑶斜投影中，投影線彼此互相 __（3）__ 。
⑷物體距投影面越遠，所得之正投影大小為何？ __（4）__
⑸依建築技術規則規定，供行動不便者使用之坡道，其坡度不得超過__（5）__。
⑹依建築技術規則規定，有關停車空間之車道內側曲線半徑應為 __（6）__ 公尺以上。
⑺五皮柏油油毛氈防水層包含 __（7）__ 層油毛氈。
8.有一角鋼，其兩邊長均為 100mm，厚 6mm，其符號為 __（8）__ 。
9.依ＣＮＳ規定，乙種防火窗符號為 __（9）__ 。
【已刪除】10.在火警及消防設備符號中，以 表示 __（10）__ 。
二、繪製施工圖時，應注意那些事項？（15 分）

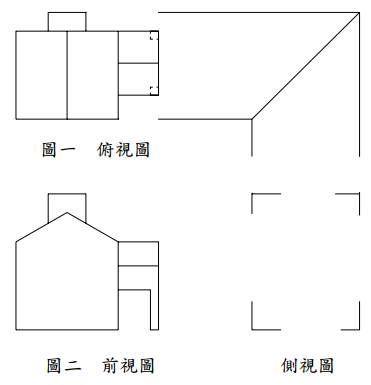

【已刪除】三、試依下列俯視圖（圖一）、前視圖（圖二），繪製側視圖。（10 分）然後，再依圖 一、圖二及完成之側視圖，繪製等角圖。（15 分） 注意：繪圖時各項尺寸，請由圖一及圖二直接量測。

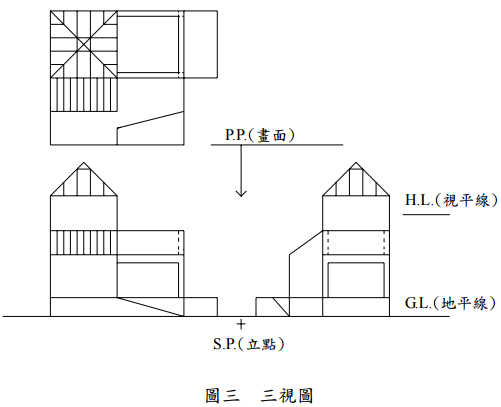

【已刪除】四、試依下列三視圖（圖三）之條件，繪製一消點透視圖。（20 分） 注意：繪圖時各項尺寸，請由圖三直接量測。
