95年 - 95 普通考試_機械工程：機械設計概要#32480

科目：機械設計 | 年份：95年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

一、常用的螺桿主要有兩種，分別是傳動螺桿（Power screws）及滾珠螺桿（Ball screws）。 試就兩者間之區別，解釋「為何滾珠螺桿無法自鎖（Self-locking）？」。若欲控制 此螺桿以解決因溫升所產生的變形問題，試從機械設計的眼光，說明如何提供一些 方法以解決此問題？並說明如何提供另一種智慧方法來解決？（20 分）
【已刪除】二、如下圖所示，一靜止軸和一滑輪承受一靜力 2000 lb 作用，試問在圖中直徑 1 in.上 所有可能的應力有那些？所對應之數值為多少？並求最大應力所在的位置及其所對 應之應力值。（25 分）
三、一個彈性元件受外力產生變形所作的外功，將被轉換成所謂的應變能（Strain energy） ，試簡易推導並解釋⑴拉伸及壓縮（15 分）
⑵扭轉
⑶直接剪切之應變能。
四、一般頸軸承利用所謂的液動潤滑劑進行支旋轉運動，試解釋薄膜擠壓現象 （Squeeze-film phenomena）。（15 分）
【已刪除】五、盤型彈簧（Initially coned or Belleville spring）有一變形區域是屬於非線性表現，如 下圖所示，此非線性區域在機械設計的眼光有何可以利用的地方？（10 分）

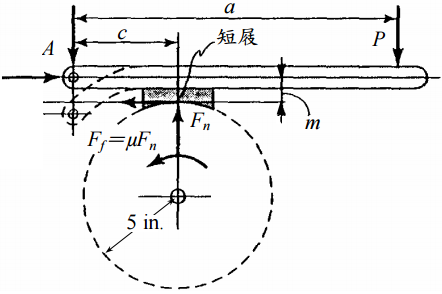

【已刪除】六、下圖說明一煞車之短屐（Brake with short shoe），其中轂半徑（Radius of drum）＝5 in., a＝16 in., c＝6 in., m＝1.5 in.，短屐尺寸為 4 in. × 2 in.，摩擦係數為 0.4，壓力為 100 psi，試計算需要作動多少力量 P 達到煞車目的。（15 分）
