95年 - 95 高等考試_三級_土木工程：結構學#38856

科目：結構學 | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (6)

【已刪除】下列各題彈性係數 E＝2.1×108 kN/m2 ，桿件斷面積 A＝47.4 cm2 ，斷面二次矩 I＝2220 cm4 ， 桿長 L＝4m，熱膨脹係數α ＝12×10-6 /℃，集中荷重 P＝75kN，分布荷重 w＝12 kN/m， 均為已知。

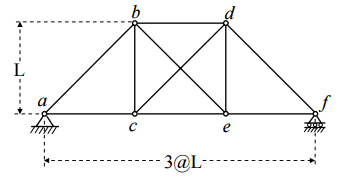

 一、試求下圖所示桁架，當 bd 桿增溫 ΔT＝40℃時，各桿受力。（25 分）
⑴試求總應變能。（10 分）
⑵試以單位力法（unit load method），求 c 點變位量。（15 分）
【已刪除】三、試以彎矩分配法（moment distribution method）求下圖所示剛架各桿桿端彎矩。 （25 分）
⑴試求結點（node）b 之轉角位移及支撐端彎矩反力。（20 分）
⑵分析前，先寫出必要之基本假設。（5 分）
