95年 - 95 高等考試_三級_機械工程：機械設計#32481

科目：機械設計 | 年份：95年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

⑴解釋 1/2"-13-UNC-2A（4 分）
⑵若一開始螺栓沒有給起始張力，請問螺栓的安全係數為何？（7 分）
⑶需給多少螺栓之起始張力，螺栓在上述外部負載條件下才不致於與零件間會沒有 壓力發生？（7 分）
⑷若螺栓之起始張力給 2500 lb，請問安全係數多少？（7 分）
二、試定義並且畫出所謂的雙背軸承 DB（Double back bearing）、雙前軸承 DF（Double front bearing）與止推軸承（Thrust bearing），其各別之功能為何？（15 分）滾珠與 滾柱軸承其負載與壽命如何計算？請寫下其公式。（10 分）
三、螺帽螺牙與螺栓螺牙在當螺栓受張力時其力量流線（Force flow）是如何分布？如何 設計一特殊的螺帽來提供較平均之應力分布？請至少畫三個螺牙來說明。（20 分）

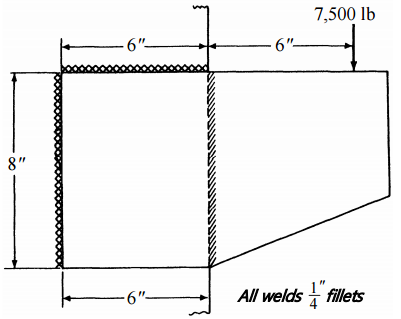

【已刪除】四、如圖所示，為一偏心之焊接板件，若焊接金屬物其降伏強度為 50k psi，圖中負載力為 一穩定之 7500 lb，試畫出受應力最大處之位置，並計算此安全係數為何？（20 分）
五、具裂縫（Crack）機件其破壞（Fracture）一般可以分為那三種型式？試畫圖表示之。 其應力值是如何計算？計算時此數值有物理意義嗎？（10 分）
