96年 - 96 交通事業郵政升資考試_員級晉高員級_土木工程：結構學#38713

科目：結構學 | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

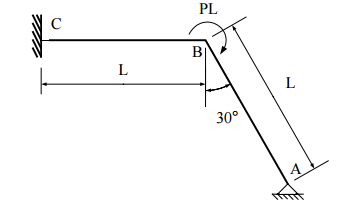

【已刪除】一、假設桿件之材料楊氏模數為 E、斷面二次矩為 I，試以傾角變位法求出 B 點之轉角 並畫出各桿件之剪力圖與彎矩圖。（25 分）
【已刪除】二、假設 AC 梁為剛性而 AB 柱與 CD 柱之材料楊氏模數為 E 且斷面二次矩為 I，試畫出 AB 柱和 CD 柱之剪力圖與彎矩圖。（25 分）
【已刪除】三、如圖之桁架，假設各桿件之材料楊氏模數為 E、斷面積為 A。試求出各桿件軸力並 計算出 A 點之水平位移。（25 分）

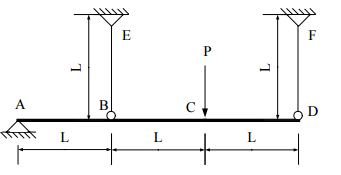

【已刪除】四、一根剛性棒 AD 由兩條鋼索 BE 和 DF 所吊住，假設鋼索之勁度相同且降伏軸力都 為 Aσ y （A 為鋼索之斷面積， σ y 為鋼索之降伏應力）。試求系統開始降伏之承載 力 Py 及系統之極限承載力 Pu 。（25 分）
