96年 - 96 公務升官等考試_薦任_土木工程：結構學#33333

科目：結構學 | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (5)

【已刪除】一、圖 1 之平面剛架中，BC 桿件中點受向下垂直力 16 kN。LAB＝3 m ，LBC＝4 m，各 桿件的 E 值相同，而 IAB＝I，IBC=2I，EI＝30000kN-m2 。限以傾角變位法（slopedeflection method），求各桿件的端點彎矩。（25 分）（註：若使用其他方法，本 題以零分計）

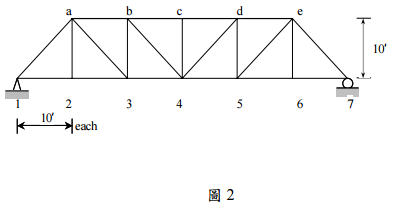

【已刪除】二、依序繪製圖 2 桁架中，桿件 3a、34、4c 與 67 的內力影響線圖。（25 分）
【已刪除】三、圖 3 中，梁的支承 B 點下陷 0.3 cm。以彎矩分配法求各梁端彎矩，其中 EI＝30000kN-m2 。 （25 分）（註：若使用其他方法，本題以零分計）
⑴梁的勁度矩陣。（15 分）
【已刪除】⑵根據⑴之矩陣，求梁在節點 2 的位移與轉角。（10 分） （註：答案以圖中之 I、E、L 與 P 表示之。若使用其他方法，本題以零分計）

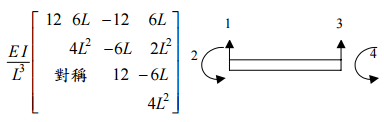

 梁元素勁度矩陣如下：
