96年 - 96 地方政府特種考試_三等_土木工程：結構學#32389

科目：結構學 | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (5)

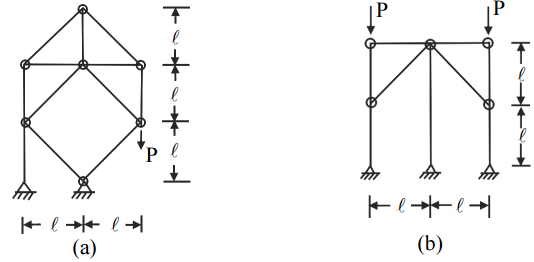

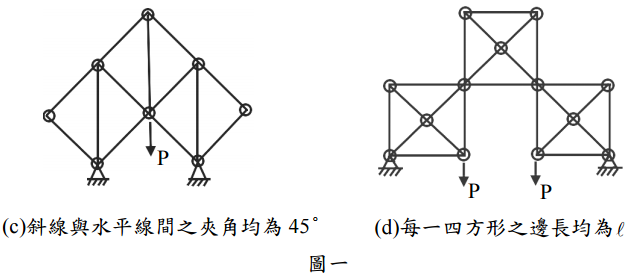

【已刪除】一、設有圖一中(a)、(b)、(c)、(d)等四圖所示之桁架結構，畫小圓圈處為鉸接點。請判 別其是否為穩定之桁架結構？如為不穩定結構，請說明不穩定之原因；如為穩定桁 架，請判定其超靜定的次數，R。R＝0 即表示其為靜定桁架。如為靜定桁架，請依 照所示之載重解之，將桿力寫在對應桿件旁。（15 分）

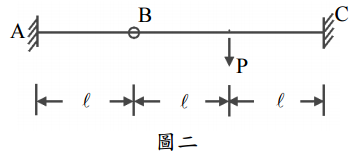

【已刪除】二、設有如圖二所示之連續梁結構，A、C 二點為固定端，B 點為中間鉸；BC 中點受垂 直力 P 作用。全梁斷面均勻（EI＝常數）。試利用傾角變位公式（slope-deflection equation）求 B 點之垂直變位，δVB。（20 分）

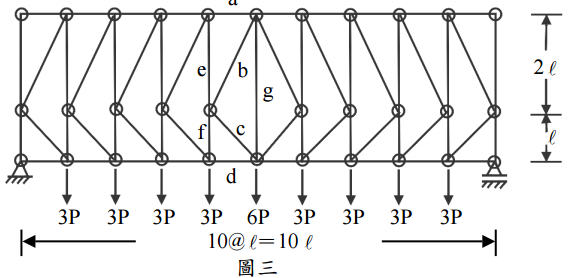

【已刪除】三、設有如圖三所示之桁架結構，左端為鉸支承，右端為輥支承，試求 a、b、c、d、e、 f、g 等桿件之桿力。（20 分）
【已刪除】四、設有如圖四所示之結構，向下之單位載重在 DEF 上移動。試繪下列各力或彎矩之影 響線（influence line）：A、B 兩點之反力，RA、RB；C 點左側及右側之剪力，VCL、 VCR；C 點左側及右側之彎矩，MCL、MCR。（25 分）

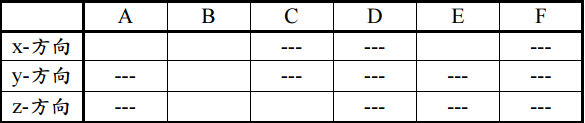

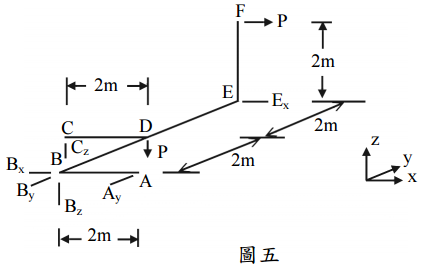

【已刪除】五、設有如圖五所示之空間剛架 ABCDEF，Ay、Bx、By、Bz、Cz、Ex 為六個輥支承，短線 方向為輥支承之反力方向，x-y-z 為空間直角座標。設 D 點與 F 點分別承受一負 z 方向與 正 x 方向之力 P 作用，試求各反力，將反力之各方向分力填在如下之表格中。（20 分）
