96年 - 96 專技高考_結構工程技師：結構學#36040

科目：結構學 | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

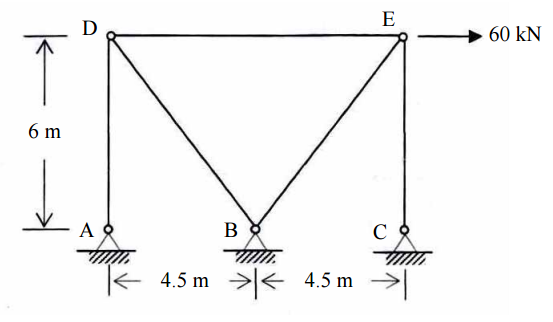

【已刪除】一、如圖所示之桁架（truss），點 A、B 及 C 為鉸接（hinge）。若每根桿件之斷面積 A = 1000 mm2 ，楊氏係數 E = 200 GPa，當 E 點有一水平載重 60 kN 時，試計算支承 反力及各桿內力。（25 分）

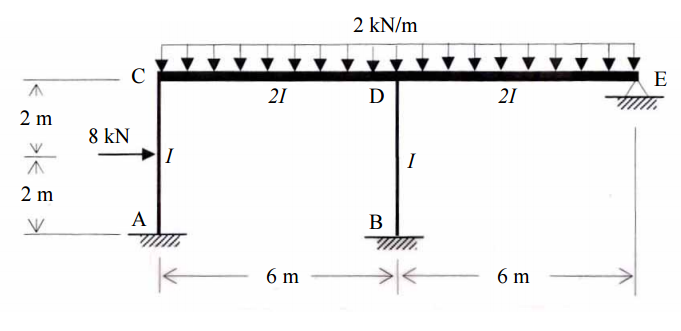

【已刪除】二、如圖所示之剛架（frame），其構架高 4 m，跨距為 12 m，點 A、B 為固接（fixed）， E 點為鉸接（hinge）。若每根桿件之彈性模數 E 為常數；各桿件之慣性矩（I 或 2I） 分別標示如圖示，且 I 值亦為常數。則在圖示載重下，試求出每根桿件之結點彎矩。 （25 分）

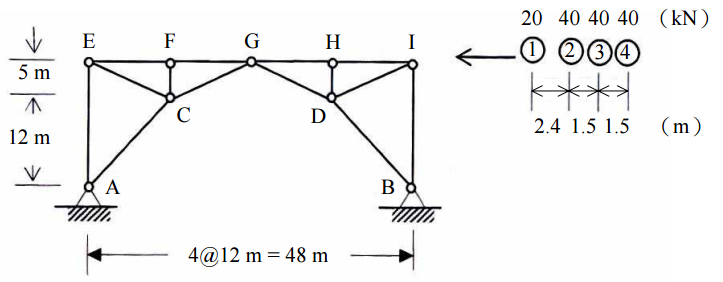

【已刪除】三、如圖所示桁架（truss）在卡車系列載重作用下，求最大可能之 A 點反力及 FG 桿件 內力。（25 分）

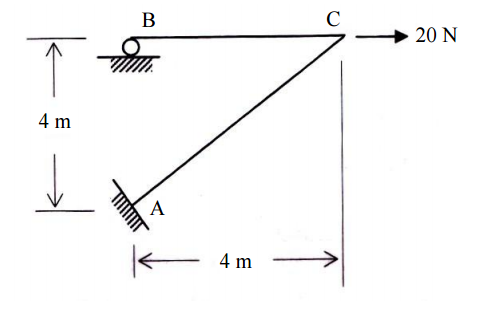

【已刪除】四、如圖所示之剛架（frame）系統，其構架高及跨距均為 4 m，B 點為滾支承（roller）， A 點為固接（fixed）。若每根桿件之彈性模數 E 與慣性矩 I 為常數，則當 C 點有一 水平載重 20 N 時，請以傾角變位法（slop-deflection method）分析此剛架，並繪製 其剪力圖及彎矩圖。（若以他法計算，則不予以計分）（25 分）
