96年 - 96 高等考試_三級_土木工程：結構學#38718

科目：結構學 | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

【已刪除】一、如下圖所示桁架，承受水平集中載重 P=90 kN，各桿件斷面積 A=20 cm2 ，彈性係數 E=200 GPa。求桿件 ad、bc、bd 的軸力，及 e 點的垂直位移。（25 分）
【已刪除】二、如下圖所示剛架，承受一水平均佈載重 w，各桿件撓曲剛度值為 EI。繪圖示剛架的 彎矩圖，並求 c 點的垂直位移及 d 點的轉角。（25 分）
【已刪除】三、如下圖所示靜不定剛架，承受水平集中載重 P=54 kN，各桿件撓曲剛度 EI=400 kN-m2 。求 b 點的彎矩及 a 點的轉角。（25 分）

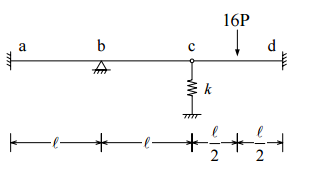

【已刪除】四、如下圖所示梁結構，撓曲剛度值為 EI，承受 16P 的垂直集中載重，軸向彈簧的勁度 為 。求 b 點的轉角及 c 點的垂直位移。（25 分）
