97年 - 97 鐵路特種考試_高員三級_土木工程：結構學#34472
科目：
結構學 |
年份：
97年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
結構學
選擇題 (0)
申論題 (4)
【已刪除】一、分析圖⑴所示桁架中桿件 1、2、3、4 與 5 之受力。（25 分）

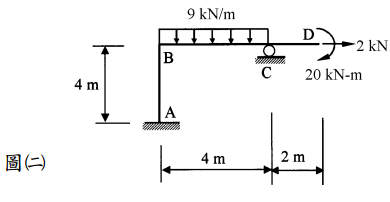

【已刪除】二、求解圖⑵所示結構各桿件端點之彎矩並繪出彎矩圖。各桿件之 EI 值皆相同，均佈 載重 9 kN/m 作用在桿件 BC 上，外伸梁端點 D 承受水平力 2 kN 及彎矩 20 kN-m。 （25 分）

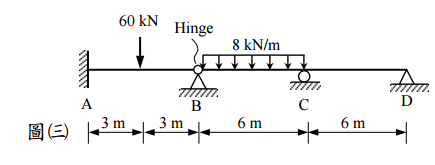

【已刪除】三、求解圖⑶所示梁之各桿件端點彎矩及梁 CD 段之最大位移量（Δ
max
），各桿件之 EI 值皆相同。（25 分）
【已刪除】四、求解圖⑷所示結構 A 點之轉角（θ
A
）及各桿件端點之彎矩。各桿件之 EI 值皆相同， 節點 B 及 F 為鉸接，集中載重 160 kN 作用在桿件 BD 及 DF 中點上。（25 分）
