97年 - 97 鐵路特種考試_高員三級_機械工程：機械設計#38605

科目：機械設計 | 年份：97年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

⑴ 請問彈簧常數（spring rate）K=？（10 分）
⑵ 應用 modified Goodman theory，求疲勞破壞安全係數。（15 分）
⑴ 試求其基本額定負荷值（C =？）。（15 分）

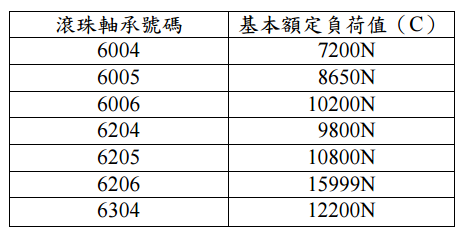

【已刪除】⑵ 軸承內徑為 25 mm，試從下列滾珠軸承中，選出合適的滾珠軸承號碼。（10 分）
三、一個多層摩擦盤式離合器，其摩擦係數為 0.2，外徑（do）為 14 in，內徑（di）為 10 in。當離合器傳送馬力為 250 hp 時，轉速為 1800 rpm。設彈簧造成之平均壓力為 30 psi，在內半徑處之最大壓力為 75 psi，試分別以均勻壓力（uniform pressure）及 均勻磨耗理論（uniform wear）計算離合器所需圓盤數及軸向作用力。（25 分）
⑴ 求作用在短屐上之正向力 N（total normal force）。（7 分）
⑵ 計算需要多少力量 F 才能達到煞車目的。（8 分）
⑶ 假設除 a 外其他幾何尺寸都沒變，請問 a 值應為 多少才能使煞車自鎖（self-locking）？（10 分）
