【已刪除】一、請繪製簡圖說明如下圖所示承受剪力的鉚釘接頭各種可能破壞的方式。（20 分）
⑴需要多大扭矩 T 才能使系統維持平衡？（10 分）
⑵桿件 AB 上的軸向力（正交力）FAB為多少？（10 分） （圖形未依比例繪製）
⑴ B 點（4 分）與 C 點（4 分）上的作用力。（求出水平與垂直分量即可）
⑵位於 D 點截面上的軸向力（4 分），剪力（4 分）與彎矩（4 分）。 （圖形未依比例繪製）
⑴每一齒輪切線與徑向負荷。（10 分）
⑵軸 C 上之作用力。（10 分） A B C 1600 rpm 齒輪 1 N1 = 18 齒輪 2 N2 = 30 齒輪 3 N3 = 50

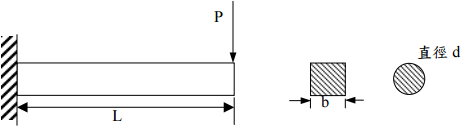

【已刪除】五、有二懸臂樑，一為圓形截面，而另一為正方形截面，兩者長度均為 L，如下圖所示， 如此二懸臂樑截面積相同時，當其自由端受到一負荷 P 作用，請求其在固定端的彎 曲應力（bending stress）值的比率（σ 方形 /σ 圓形 ）為多少？（20 分）
