99年 - 99 地方政府特種考試_四等_建築工程：建築圖學概要#32049

科目：建築圖學 | 年份：99年 | 選擇題數：0 | 申論題數：18

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (18)

一、請繪製等角透視立體圖，角度自定。（10 分）
⑴推開門（單扇）、
⑵推開門（雙扇）、
⑶橫拉門（單扇），以上門扇寬度均為 90 cm。
⑷甲種防火門，寬度為 120 cm。圖 面包含平面與立面，比例 1/50，立面標示出尺寸、把手、鉸鏈位置等，門扇高度均 為 210 cm。如有特殊配件亦請簡要說明。（20 分）
⑴土壤
⑵砂石級配
⑶木材
⑷磚牆
⑸隔熱填充材
⑴ RC 地坪整體拍漿粉光
⑵柏油路面。各層厚度、配筋量自訂但須合理。（15 分）
E代表⑴ 圖_____
F代表 ⑵_____  圖，
P代表 ⑶_____  圖，
M代表 ⑷_____  圖
L代表 ⑸_____  圖。（10 分）

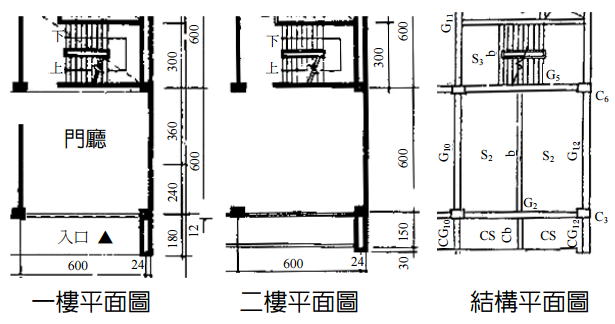

【已刪除】六、舊有建築平面圖如下。今擬在門廳增設電梯一座通達 2 樓，請選定適當位置局部調 整平面（以示意圖說明），並繪製電梯間 1 層平面、剖面（1/50）圖。下圖結構體 大梁 30×55，小梁 25×50，樓層高 4 公尺，梯廂 11-13 人均可，附簡要文字說明電 梯選擇、注意事項、機房位置等。（30 分）
