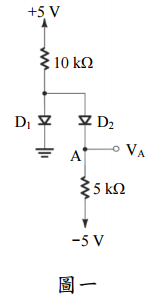

一、於圖一中,請求出在流經二極體D
1
的電流及節點A處之電壓V
A
,其中D
1
與D
2
皆為理 想二極體。(14 分)

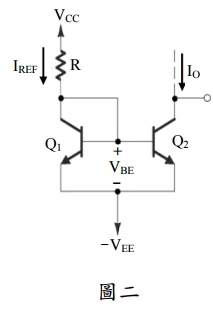

二、圖二為兩電晶體電流源(電流鏡, current mirror),其中Q
1
及Q
2
兩電晶體之特性皆相 同,且電路中之V
CC
=10 V,-V
EE
=0 V,R=15 kΩ,當於工作狀態下之電晶體的 V
BE
=0.7 V,共射極電流增益(common-emitter current gain)β=75 及爾利電壓( Early voltage)V
A
=∞,求I
REF
及I
O
各為何?(16 分)
⑴請利用運算放大器(op amp)設計一個電壓隨耦器(voltage follower)電路。
⑵請求出圖三中的輸出電壓v
o
。 (20 分)
⑴中帶電壓增益(midband gain) A
M
及
⑵ 3-dB頻率f
H
為何?(20 分)
。⑴靜態消耗功率P
D
為何?及
⑵傳播延遲t
p
為何?(18 分)

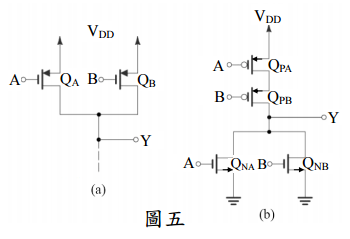

六、請說明圖五(a)及(b)中的數位邏輯電路的輸出 Y 與輸入 A 及 B 的邏輯關係。 (12 分)
