99年 - 99 專技高考_電機工程技師：電路學#27563
科目：
電路學 |
年份：
99年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

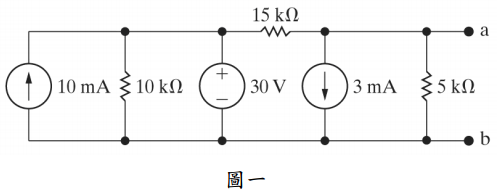

【已刪除】一、以輸入電阻為 85.5 kΩ 的電壓錶測量如圖一所示 a，b 兩端之電壓，其讀值為何？ （20 分）

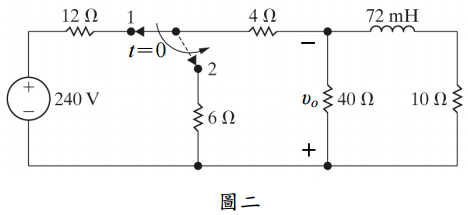

【已刪除】二、圖二所示的開關在位置 1 停留很久的時間，在 t＝0 時切換到位置 2。求t ≥ 0
+
之 υ
o
(t)。（20 分）

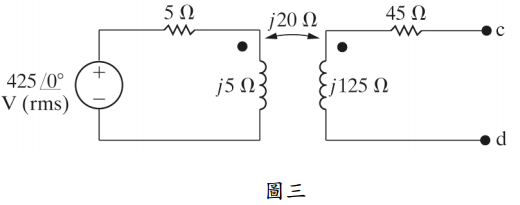

【已刪除】三、 求圖三中 c，d 兩點間的戴維寧等效電路（Thévenin equivalent circuit）。（20 分）
【已刪除】四、求圖四電路由 a，b 端點所見阻抗（impedance）的極點和零點。（20 分）

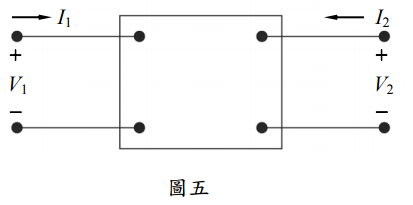

【已刪除】五、在圖五直流雙埠網路測得如下之實驗結果，求此網路之 g 參數； g 參數定義如下所示：
（20 分）
輸出埠開路 輸出埠短路
V
1
＝20 mV I
1
＝200 μA
V
2
＝-5 V I
2
＝50 μA
I
1
＝0.25 μA V
1
＝10 V
