99年 - 99 高等考試_三級_電力工程、電子工程：電路學#27565
科目：
電路學 |
年份：
99年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

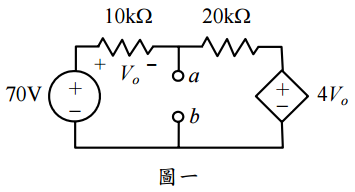

【已刪除】一、求圖一中 a 與 b 兩端之戴維寧（Thevenin）等效電路。（20 分）

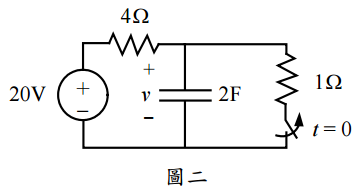

【已刪除】二、圖二電路 t =0 之前，電路已達穩態。在 t =0 瞬間將開關斷路（open-circuited），求 t > 0 之電容電壓 v，並回答 v（t = 0）及 v（t →∞）之值。（20 分）
三、兩個負載並聯，一個負載為 2 kW，功率因數 pf=0.75（超前），另一個負載為 4 kW， 功率因數 pf=0.95（落後），求兩個負載合成之功率因數，並求電源端所送出之複 數功率（complex power）。（20 分）

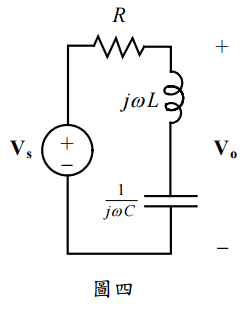

【已刪除】四、圖四中，設H(ω)=V
o
/V
s
，畫出 |H(ω)|的頻率響應。設 |H(ω
1
)| = |H(ω
2
)| = 1/ √2 ，求 ω
0
、ω
1
、ω
2
，其中ω
0
為共振（resonance）頻率。設R= 60Ω，L=1mH，C= 0.4µF。 （20 分）

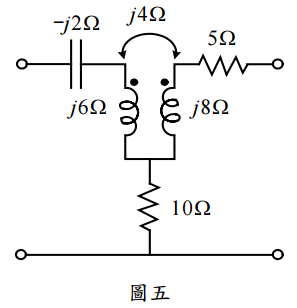

【已刪除】五、求圖五雙埠網路之 z 參數。（20 分）
