99年 - 99 高等考試_二級_結構工程：結構學#35409
科目：
結構學 |
年份：
99年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
結構學
選擇題 (0)
申論題 (4)

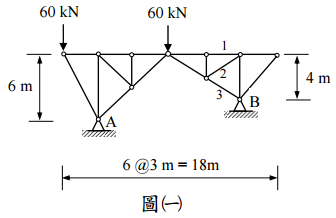

【已刪除】一、圖⑴所示桁架承受二個 60 kN 之集中力作用，求解支承點 A 及 B 之反力（A
x
、A
y
、 B
x
、B
y
），以及桿件編號 1、2、3 之軸力（S
1
、S
2
、S
3
）。（25 分）
【已刪除】二、求解圖⑵所示結構 C 點之垂直位移量（Δ
C
）。已知彈簧之 k 值為 400 kN/m 及各桿件之 EI 值皆為 2×10
4
kN-m
2
，除彈簧外其餘桿件可以忽略軸力與剪力引起之變形。（25 分）

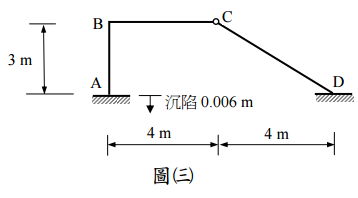

【已刪除】三、圖⑶所示結構支承點 A 發生垂直沉陷 0.006 m，C 點為鉸接（hinge），求各桿件端 點之彎矩。可以忽略軸力與剪力引起之變形，各桿件之 EI 值皆為 2×10
4
kN-m
2
。 （25 分）
【已刪除】四、求圖⑷所示構架各桿件端點之彎矩及 C 點之垂直位移量（Δ
C
）。C 點為鉸接（hinge）， 可以忽略軸力與剪力引起之變形，各桿件之 EI 值皆相同。（25 分）
