24.如【圖7】所示，若Vcc=12 V、Rc=l k、β=58，電晶體基射級順向導通電壓為0.7 V ’集射 極飽和電壓為0.4V，則可使電路得到最大不失真輸出訊號之電阻RB值約為多少?

(A) 95 k
(B)113k
(C) 123 k
(D) 196k

答案：登入後查看
統計： A(36), B(144), C(4), D(8), E(0) #845520

詳解 (共 3 筆)

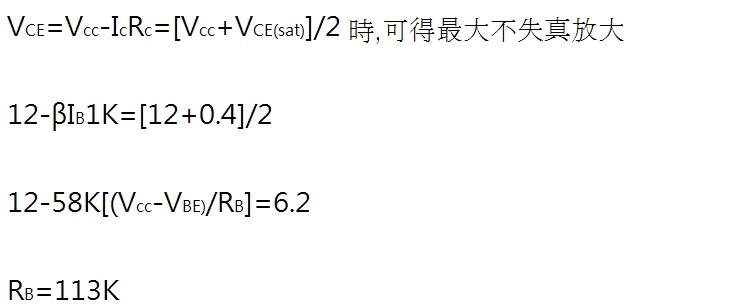

#1152016
phpNFKe8K
16
0
#2338745

因為最大不失真是剛好Q點在中間，你的解法為主動區的邊界值，而一半跟最大不就剛好2倍囉~

5
0
#2297603
不失真所以不能工作在飽和區，所以IC(s...
(共 70 字，隱藏中）
前往觀看
4
0
