31差動放大器中之CMRR愈大愈好，若要提高CMRR值，則其射極直流阻抗(RE)及射極交流阻抗(re)應如何選擇？
(A).RE，re皆為高阻抗
(B).RE為高阻抗，re為低阻抗，
(C).RE，re皆為低阻抗
(D).RE為低阻抗，re為高阻抗

答案：登入後查看
統計： A(13), B(168), C(25), D(21), E(0) #969823

詳解 (共 3 筆)

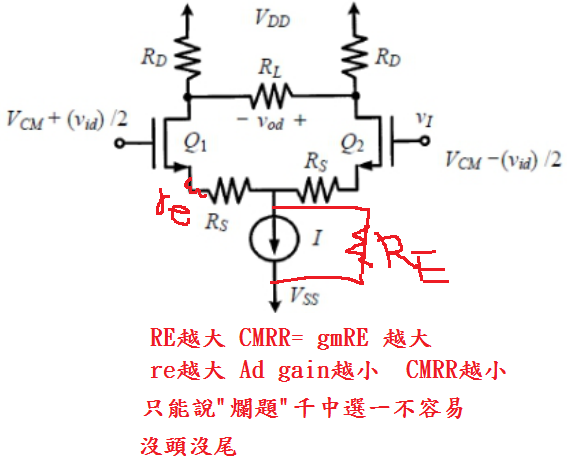

#1199111
phpKHd1mc
9
0
#1410473
1.增加RE:使電流源趨近於理想，又CMRR=RE/re，所以又可增加CMRR。
2.re下降:re=VT/IE，IE上升，I上升，Ic上升，gm=Ic/VT上升，使Ad增加。
6
0
#5917890
  1. RE 應該為高阻抗，以提高差模增益。
  2. re 應該為低阻抗，以減少共模增益。
1
0
