5.【圖 5】為 6 分鍍鋅鋼管的連接圖，若配件中心至管口的距離為 32mm，請問(1)號管的實際長度約 為多少 mm？phpVoIjvG
(A)86 mm
(B) 111 mm
(C) 125 mm
(D) 150 mm

答案：登入後查看
統計： A(122), B(1007), C(221), D(100), E(0) #1820878

詳解 (共 8 筆)

#5201080


23
0
#5210692

其實我覺得我上面的解答也是不對的

但是螺距跟牙數確實是沒錯


以我以前在工廠配機器的進出水管或空壓缸用的管

只要知道中間需要多長的管子

就可以算出大概需要多長的管(含牙)

就像這題，已知中間的管需要86mm，加上牙長後需要多少長度?

以前在工廠內的配管經驗，大約直接加40mm(一邊20mm)就可以了

(用止洩膠帶後，大約只會鎖到2/3左右，約15mm，所以基本上是算15mm，若可以完全鎖到20mm以上，代表這個牙車的太鬆，根本無法擋水壓)

所以以下的算法我覺得比較正確


若網友還是覺得不對

就請高人再提供答案了

這題我就解到這裡了

9
0
#4101516

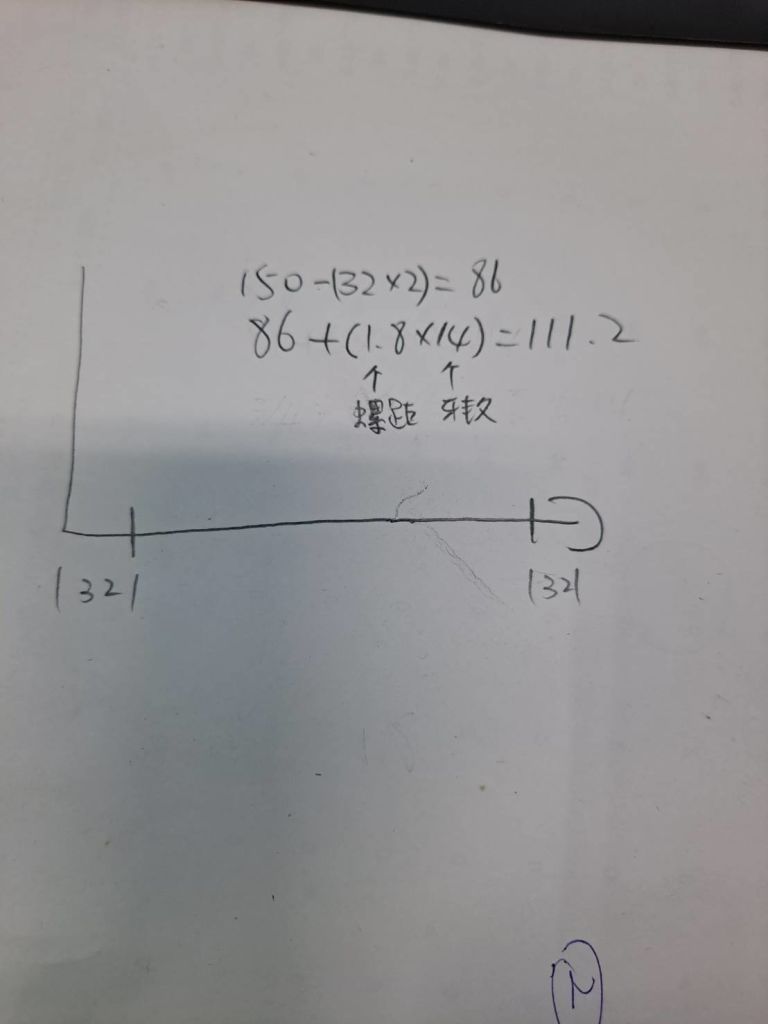

以下我最接近的算法

3.1416*（R150*2）*90度/360

=235.62-（32*4）=107.62mm

因為mm太小多少會有點誤差值。

7
2
#4118090
3F請問左右兩邊已經有彎管 為何要算彎曲...
(共 54 字，隱藏中）
前往觀看
6
3
#3854660
請問怎麼計算？
4
0
#5210280
請問樓上你怎麼曉得螺距跟牙數的
(共 17 字，隱藏中）
前往觀看
3
1
#5155571
請問下配件中心至管口距離！這段話指的是哪...
(共 26 字，隱藏中）
前往觀看
3
0
#3079839
這題有誰可以解惑
(共 10 字，隱藏中）
前往觀看
0
1
