題組內容

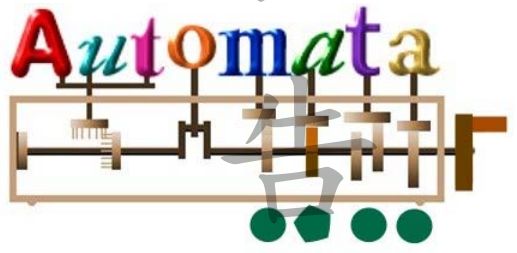

3.請分析這組 automata 機構(凸輪機構)當右側曲柄往前旋轉時，各個字母會產生什麼樣的運動效果？ 提醒：圖中最右側”a”的”從動物件”形狀為方形。下方為各凸輪的形狀。(箱體上從動物件的孔， 均為最理想狀態) 請在答案卷上以下面標示方式回答產生的運動。
(1)Aut _________ 、(2)o_________ 、(3)m_________ 、(4)a_________ 、(5)t_________、(6)a_________。

(1)

詳解 (共 1 筆)

詳解 提供者：林志軒

Aut=(齒輪)→旋轉
O=(曲柄)→上升下降+前後搖擺
m=(凸輪右偏)→旋轉
a=(五邊形凸輪)→上升一點瞬間下降一點，週期五次
c=(兩邊凸輪)→上升+左右晃動
a=(圓形凸輪至於中央)→不旋轉
