99年 - 99 地方政府特種考試_三等_土木工程：結構學#32381
> 申論題
題組內容

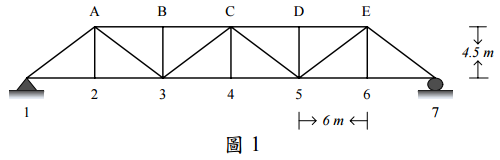

一、圖 1 為一平面桁架。各水平跨距皆為 6 m，而垂直桿件長則同為 4.5 m。
⑴畫出桿件 C3 的內力影響線。（12 分）
相關申論題
⑵畫出桿件 CD 的內力影響線。（13 分）
#75412
⑴限以虛功法 （單位力法）求 B 點的位移。（10 分）
#75413
⑵限以虛功法 （單位力法）求 B 點的轉角。（15 分） 註：本題若使用其他方法，整題以零分計。
#75414
⑴限以直接勁度法，建立此平面梁系統的勁度矩陣。（10 分）
#75416
⑵利用⑴之勁度矩陣求 C 點的位移與轉角。 （15 分） 註：可參考元素之勁度矩陣，如下。本題若使用其他方法，整題以零分計。
#75417
四、試繪製【圖五】所示梁之剪力圖與彎矩圖，B點為鉸接。
#562135
三、如【圖四】所示為可雙向通行之梁且C點為鉸接，當一車輪組荷重行駛過該梁時，試求梁中B點之最大彎矩及C點之最大剪力。
#562134
(3)如【圖三】所示之懸臂梁，自由端施加一集中載重P及彎矩M，若使用重疊原理，B點撓度為何？
#562133
(2)如【圖二】所示之懸臂梁，自由端施加一彎矩M，則B點撓角及撓度為何？
#562132
二、(1)如【圖一】所示之懸臂梁，自由端施加一集中載重P，則B點撓角及撓度為何？
#562131
