試卷：105年 - 105年關務特考四等電工機械概要#50889
科目：電工機械(概要、大意)
年份：105年
排序：0

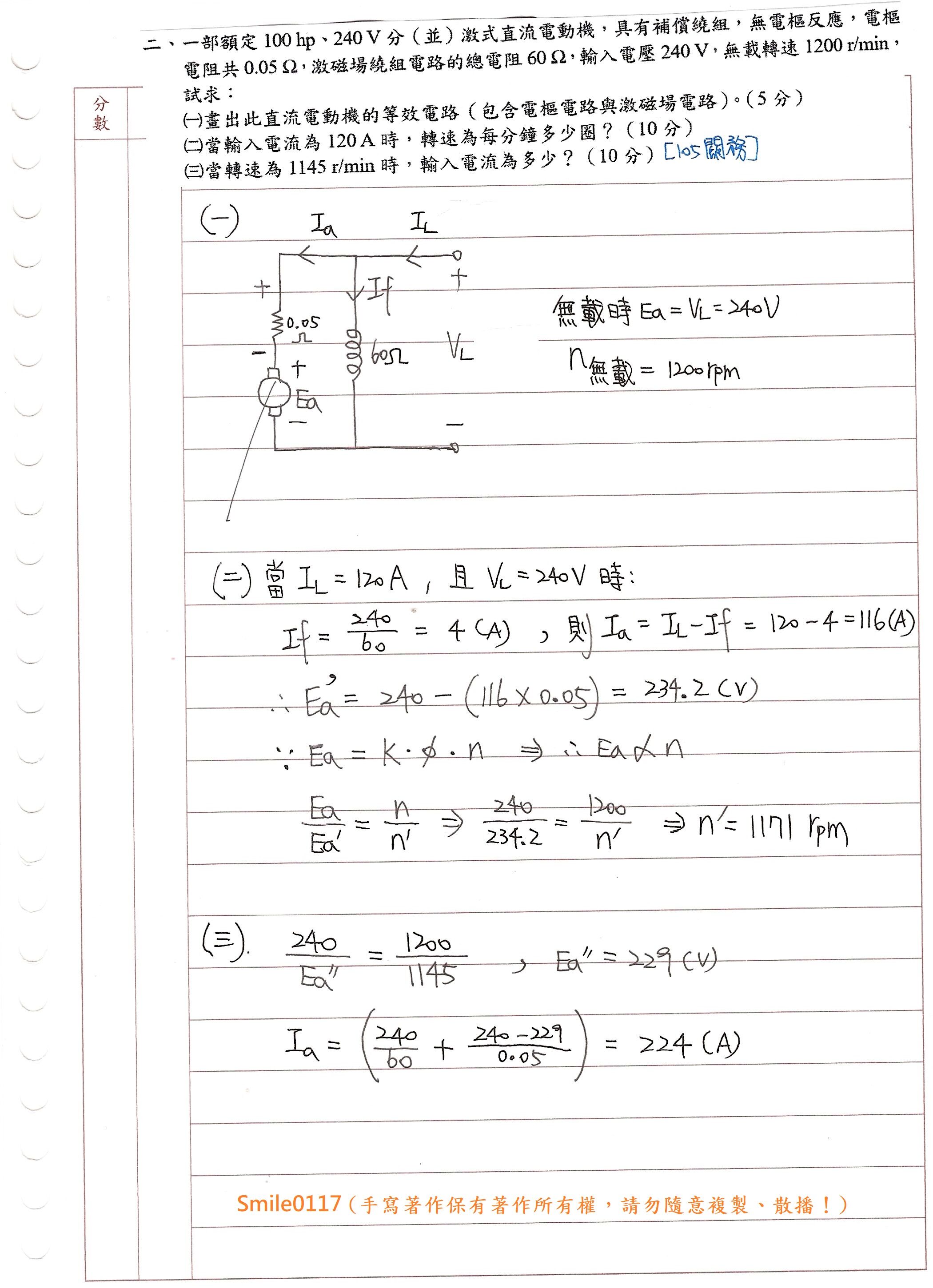

二、一部額定 100 hp、240 V 分（並）激式直流電動機，具有補償繞組，無電樞反應，電樞電阻共 0.05 Ω，激磁場繞組電路的總電阻 60 Ω，輸入電壓 240 V，無載轉速 1200 r/min，試求：

⑴畫出此直流電動機的等效電路（包含電樞電路與激磁場電路）。（5 分）

詳解提供者：(112普考電力)smile

上榜還願，免費公開備考期間的考古題練習過程！

(仍保有著作權，勿隨意複製外流阿摩，限阿摩網站內使用)
