試卷：110年 - 110 普通考試_建築工程：建築圖學概要#102763
科目：建築圖學
年份：110年
排序：0

題組內容

一、某亞熱帶城市的大樓，25 公分厚的室外部貼磁磚、室內部粉刷的鋼筋混凝土外牆，面朝北、且臨商圈吵雜的馬路，夏季很熱、冬季冷且風壓很強，豪雨易造成開口部位的滲漏。請設計一道開口 160 cm×200 cm （W×H），複層 Low E 玻璃「橫拉」氣密鋁窗，以解決隔熱、隔音、導水等複合功能，請適度上顏色表示：

申論題內容

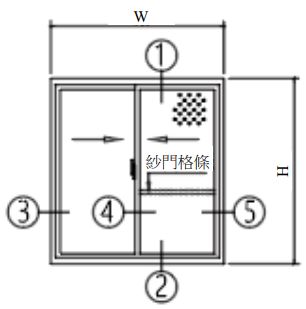

(一)請根據下圖繪製比例 1/5 的剖（平、立）面大樣或者剖透視（剖線 1~5），說明上、下窗框與窗扇疊合部，其室內與室外窗扇的水密性能、等壓空間、填縫劑（條）及批水版等的設計。
