試卷：113年 - 113 經濟部所屬事業機構_新進職員甄試_電機：電機機械、電力系統#133337
科目：國營事業◆1.電力系統 2.電機機械
年份：113年
排序：0

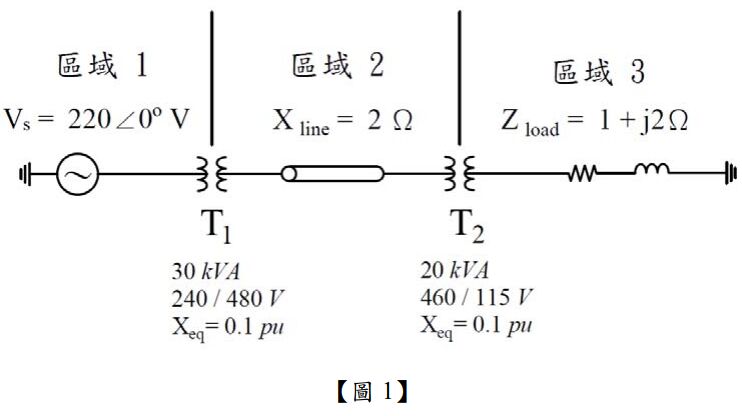

一、如【圖 1】所示，某單相系統以變壓器 T₁及 T₂分隔成 3個區域，以區域 1 之 30 kVA，240 V 為基準，請回答下列問題(計算至小數點後第 3 位，以下四捨五入)：(2 題，共 25 分)

(一)請繪出標么電路圖，且明確標示電源電壓、T₁ 變壓器標么阻抗、T₂ 變壓器標么阻抗、區域 2 傳輸線標么阻抗及區域 3 負載阻抗等標么值。(15 分)
