申論題

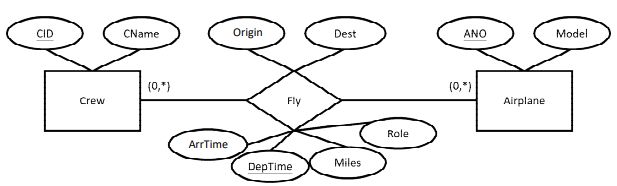

一、某航空公司的一趟飛機（Airplane）飛行（Fly）會有多個機組員（Crew）以不同角色（Role）參與，飛行記錄有起飛地點名（Origin）、起飛時間（DepTime）、到達時間（ArrTime）、到達目的地（Destination）、里程（Miles）。時間均精確到「秒」 。機組員團隊有不同的編號（CID） 、姓名（CName），飛機有不同的編號（ANO）、型號（Model）。下圖是某設計師所繪製的實體關係圖（ER 圖，Entity-Relationship Diagram），其中每一實體（矩形）鄰近某關係（菱形）間均有一對（min,max）的限制，代表該實體參與該關係之 min（至少） 、max（至多）次數限制，*代表沒有限制。屬性劃實底線者（有 CID、ANO、DepTime）為 Primary Key（主鍵）的一部分。
下面答題，除了原圖中所示的英文屬性外，不得再假設任何其他屬性。 要求：


(二)請將此 ER 圖轉化成關聯式資料庫綱要（Schema）。
(三)上述(二)的 Schema，若不是在第三正規化（3rd Normal Form），請將其轉為符合第三正規化關聯式資料庫綱要。
(四)請評估此設計師的 ER 圖是否正確？如不是，請說明其問題，並請另繪出你建議的 ER 圖。

(三)上述(二)的 Schema，若不是在第三正規化（3^rd Normal Form），請將其轉為符合第三正規化關聯式資料庫綱要。（6分）
