試卷：109年 - 109 高等考試_二級_資訊處理：高等資料庫設計#91516
科目：高等資料庫設計
年份：109年
排序：0

題組內容

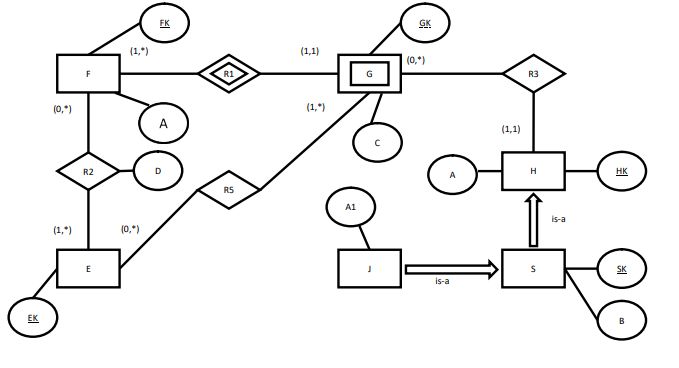

二、下圖是某實體關係圖（Entity-Relationship Diagram），其中每一實體（矩形）或弱實體（雙矩形）鄰近某關係（菱形）間均有一對（min,max）的限制，代表該實體參與該關係之 min（至少）、max（至多）次數限制，*代表沒有限制。屬性劃實底線者（如 FK）為 Primary Key（主鍵）的一部分、劃虛底線者（如 GK）為 Partial Key。箭頭 is-a 代表某實體（如 S）為另一實體（如 H）的特殊化（Specialization）。請在同時兼顧日後運作效率與語意正確的原則，寫出其對應的關聯（Relation）式資料庫綱要（Schema）：

申論題內容

(二)進一步，請針對實體關係圖中 G、H、S、R5四者應有的關聯表格，以SQL 語法寫出其綱要，欄位的資料型態均假設為固定字串，長度可自行假設。但重點是：每一關聯均需以 SQL 語法註明其主鍵、所有的候選鍵（Candidate Key），以及標註應有的參考完整性限制（Referential Integrity Constraints），為求簡化，違反參考完整性限制時行動均假設為 RESTRICT。
