申論題

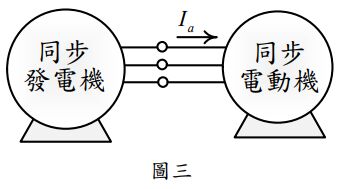

四、一部三相同步發電機供電給一部三相同步電動機如圖三所示，兩部電機 的額定如下：
同步發電機：三相、1 MVA、2300 V、60 Hz、功率因數 0.85 落後、Y 接、同步電抗= 0.9 p.u.
同步電動機：三相、500 kW、2300 V、60 Hz、功率因數 0.85 超前、Y 接、同步電抗 = 0.8 p.u.
發電機配備有電壓調整器使其端電壓維持在額定值。電動機輸出之機 械功率為 500 馬力（373 kW），且調整激磁電流使電動機工作在單位功 率因數。電機的電樞電阻及一切損失均可忽略。
z

(三)繪出包含激勵電壓、端電壓、電樞電流之相量圖。 （10 分）
