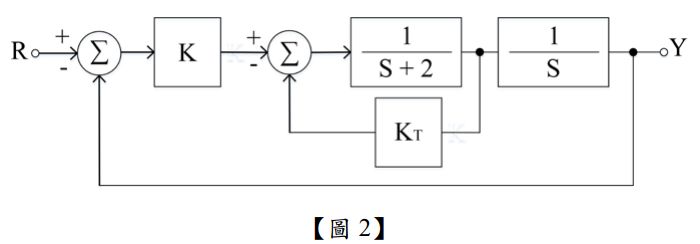

五、如【圖 2】所示為一定位伺服機構的方塊圖，請回答下列問題：

(一)當沒有轉速回授時(K_T = 0)，請畫出對應 K 的根軌跡
(四)當 K = 16 及設定 K_T 使得 MP = 0.05(阻尼比ζ = 0.707)，請計算上升時間(T_R)及穩定時間(T_S)

(二)承(一)，當 K = 16 時，請畫出根軌跡上根的位置，並由此位置計算上升時間(T_R)、穩定時間 (T_S)及超越量(M_P)
