試卷：110年 - 110 高等考試_三級_電力工程、電子工程、電信工程：電路學#102756
科目：電路學
年份：110年
排序：0

四、圖四為一濾波電路，其中vs 和vo 分別為輸入與輸出電壓，其轉移函數 Vo ( jω) （transfer function）H( jω)= 為頻率ω（單位：rad/sec）的函數。 Vs ( jω) Vo ( jω)

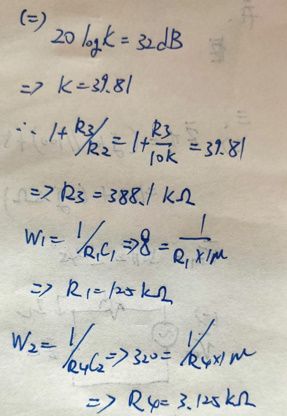

(二) 圖四 (b) 為圖四(a)之轉移函數的波德圖（ Bode Plot ）漸近線，若 C₁ =C₂ =1 μF且R₂ =10 kΩ，試求R₁ 、R₃ 、R₄ 。

詳解提供者：hchungw
