試卷：107年 - 107 高等考試_二級_電力工程：電機機械#72467
科目：電機機械
年份：107年
排序：0

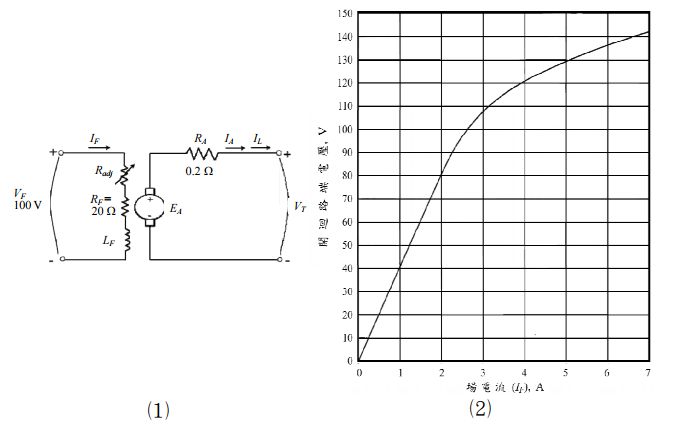

一、一部他激式直流發電機其等效電路與其在 1800 rpm 轉速下之磁化曲線分別如下圖⑴及⑵所示，該發電機額定規格為 5.5 kW、100 V、45 A 以及 1800 rpm；其場繞組（field winding）為 1000 匝且額定電流為 4 A。試求出：

⑴在無載（no-load）情況下，轉速固定為 1800 rpm。假設場繞組之可變電阻R_adj調整範圍為0-30 Ω，則藉由調整R_adj可獲得之電壓範圍為何？（8 分）
