試卷：104年 - 104年高等三級暨普通考普通_電力工程#29094
科目：輸配電學
年份：104年
排序：0

題組內容

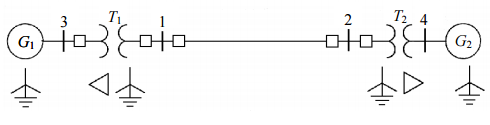

一、有一三相輸配電線路其系統單線圖如圖所示，系統以三相 120 kV、500 MVA 作基值（base），假設於匯流排 2 發生電力故障，故障前於匯流排 2 的合成相序阻抗分別為：零序阻抗 X⁰ =j0.045 pu，正序阻抗 X¹ = j0.15 pu，負序阻抗 X² = j0.15 pu，開路電壓為 1.0∠0°，試分別計算：

申論題內容

⑴經 j0.025 pu 阻抗接地的單相接地故障之真實故障電流。（10 分）
