題組內容

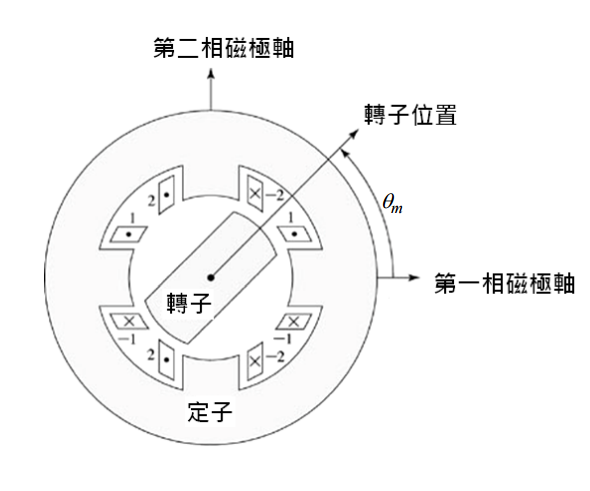

五、下圖為某個雙凸極二相 4/2 極之可變磁阻電動機（variable reluctance motor, VRM），其中每個定子凸極面的弧角是 60°，每個轉子凸極面的弧角也是 60°。假設轉子與定子鐵心之導磁率（permeability）為無窮大（μ → ∞），

⑴試繪出此可變磁阻電動機之第一相與第二相自感值（L11與L22）相對於轉子位置（θ _m）的對應圖，範圍：由 o θ _m = 0 到 o θ _m = 360 。（10 分）
