試卷：98年 - 98 專技高考_電機工程技師：電子學（包括電力電子學）#38748
科目：電子學（包括電力電子學）
年份：98年
排序：0

題組內容

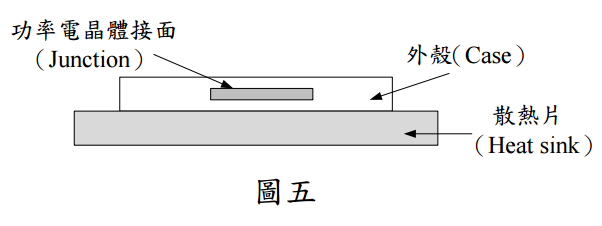

五、有一功率電晶體其規格為接面溫度為T_Jmax＝150°C，在T_C＝25°C時P_Dmax＝50W；在 T_A＝25°C時，P_Dmax＝2 W；T_C＞25°C時，θ_JC＝3.12°C/W且θ_JA＝62.5°C/W。圖五為典型功率電晶體和散熱片組合之示意圖（符號說明：θ_JC：接面和外殼之熱阻，θ_CS：電晶體外殼和散熱片間之熱阻，θ_SA：散熱片和環境間之熱阻，θ_JA：接面和環境間之熱阻）。

申論題內容

⑴該功率電晶體可以安全在環境溫度為T_A＝50°C情況下散逸的最大功率P_Dmax＝？（5 分）
