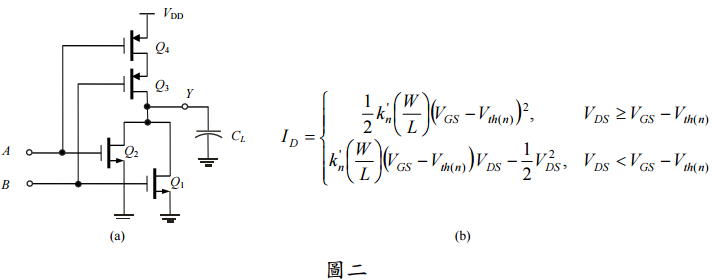

二、圖二(a)是一個 CMOS 邏輯閘，其中 V_DD =5 V，臨界電壓 V_th(n)= –V_th(p)=1 V， k_n ' =k_p ' = 0.2 mA/V² ，負載電容 C_L= 2 pF，各電晶體的 W/L= 1。NMOS 的電流電壓關係式如圖二(b)。

⑵一個邏輯閘的下降傳遞延遲（propagation delay）t_PHL 定義為從初值下降至初值 50%所需時間，計算此邏輯閘的 t_PHL。（請注意，t_PHL值會受到輸入組合的影響）（10 分）
