試卷：102年 - 102 地方政府特種考試_三等_建築工程、公職建築師：建築結構系統#25815
科目：建築結構系統
年份：102年
排序：0

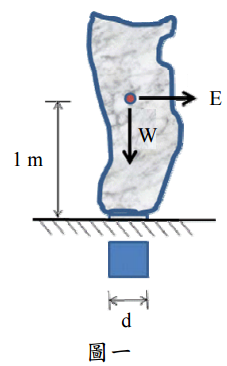

一、某大型實心公共藝術品外觀如圖一所示，其底部以正方形（邊長為 d）之鋼板支撐黏著於地面上，而重心位於該鋼板的形心正上方。設藝術品重量為 W，而地震力（E）亦作用於重心點。當設計地震力 E = 0.1W，且底部支撐鋼板黏著範圍內不出現拉應力時，試求下述兩種情況下之最小 d 值分別為何？

⑵出平面（out of plane）的另一向地震力也同時作用於重心點，造成兩個水平地震力與一個自重共同作用時。（10 分）
