試卷：99年 - 99 普通考試_建築工程：建築圖學概要#33956
科目：建築圖學
年份：99年
排序：0

題組內容

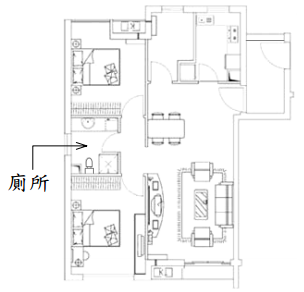

三、下圖為一鋼筋混凝土結構單棟七樓集合住宅的二樓平面示意圖，相關條件及資料如下：該樓層淨高 3m，陽台女兒牆高度 1.5m，外牆厚 24cm，內牆及隔間牆均為 12cm，樑 30cm×50cm，其他未指定部分請自行合理訂定，惟需增加設置必要之無障礙設施。請依據示意圖及所訂定之條件，繪製「廁所」空間之下列建築圖：

申論題內容

⑵剖面詳圖（需包含馬桶及洗手台）（比例 1/20，單位 cm）（15 分）
