電路學
>
96年 - 96 專利商標審查特種考試_三等_電力工程、電子工程、控制工程、電信工程：電路學#38466
>
題組內容

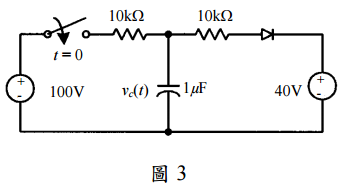

三、如圖 3 所示，在 t = 0 時將開關關閉。若二極體為理想且 v
C
(0) = 10V，
⑵繪出 v
C
(t)圖形
其他申論題
⑵ 60Ω電阻器消耗的功率值。 （10 分）
#113749
⑴ 10Ω電阻器消耗的功率值，（10 分）
#113750
⑵ 110V 電壓源供給的 功率值。（10 分）
#113751
⑴求 vC (t) ，（10 分）
#113752
⑴vo/vs（10 分）。
#113754
⑵由 vs端所看到的電導。（10 分）
#113755
【已刪除】五、如圖 5 所示，若 t < 0 時電路為穩態，在 t = 0 時將開關關閉。求 vo(t)。（20 分）
#113756
⑴何謂差動放大器的共模拒斥比（Common mode rejection ratio, CMRR）。（5 分）
#113757
⑵試求如圖一所示之電路的差模增益（Adm）、共模增益（Acm）以及共模拒斥比 （CMRR）為何？（15 分）
#113758
⑴ t > 0 時，流經電感的電流方程式 iL(t)。
#113759
