試卷：103年 - 103 關務特種考試_三等_電機工程：電子學與電路學#24855
科目：電路學
年份：103年
排序：0

題組內容

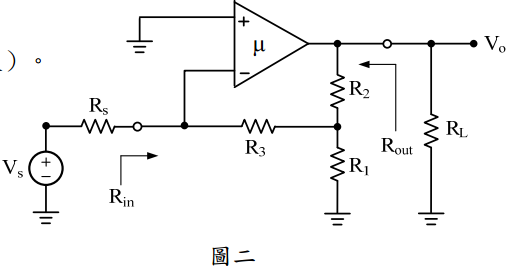

二、如圖二所示運算放大器的增益μ=10⁴V/V，輸入內阻 R_id=100 kΩ，和輸出內阻 r_o=1 kΩ；其周邊元件分別為 R₁=1 kΩ，R₂=100 kΩ和 R₃=1 kΩ；Vs 為輸入信號源，其內阻R_s=1 kΩ，負載 R_L=2 kΩ。使用回授方法，求：（每小題 4 分，共 20 分）

申論題內容

⑵電路開迴路增益 A（回授前）。
