試卷：102年 - 102 鐵路特種考試_高員三級_土木工程：結構學#34114
科目：結構學
年份：102年
排序：0

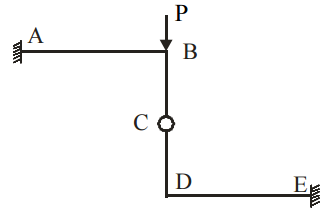

四、圖示剛架 ABCDE，材料之楊氏係數為 E；斷面二次矩為 I，水平桿件 AB 與 DE 長度均為 l；垂直桿件 BC 與 CD 長度均為

；A 端與 E 端均為固定端，B、D 兩點為剛接，C 點為鉸接，於 B 點承受垂直力 P 作用。限以傾角變位法計算（以其他方法求得不給分）：

⑵ B 點的轉角與垂直位移。（10 分）
